《2025年拔尖特训九年级物理上册苏科版》

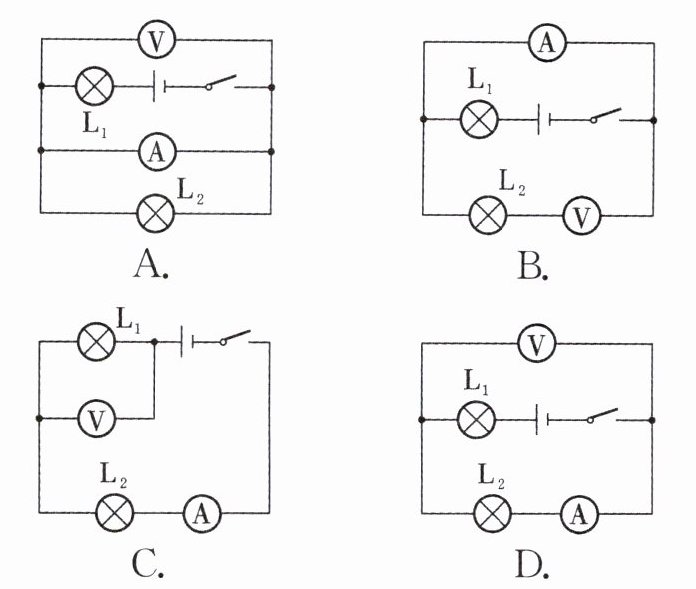

9. 下列电路中,电压表测量$L_2$两端的电压,且电路连接正确的是( )

答案： D 解析:图A中,电流表并联到L₂两端,电压表和L₂都被短路,A错误;图B中,电压表与灯L₂串联,电压表的接法错误,B错误;图C中,电压表并联到L₁两端,测量的是L₁两端的电压,C错误;图D中,电压表并联到L₂两端,测量的是L₂两端的电压,电流表串联在电路中,D正确。

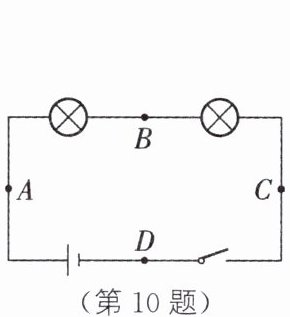

10. 如图所示的电路中,各元件完好,A、B、C、D为接线柱,将电压表接在其中两个接线柱上后,开关闭合时,电压表的示数为0；开关断开时,电压表有示数。与电压表相连的两个接线柱是( )

A.A和B
B.C和D
C.A和D
D.B和C

答案： B 解析:电压表接在AB或BC间,开关闭合时,电压表测灯泡两端的电压,开关断开时,整个电路断路,电压表无示数;电压表接在CD间,开关闭合时,电压表被短路,开关断开时,电压表与电源两端相连,测电源电压;电压表接在AD间,电压表直接与电源两端相连,开关断开或闭合时,电压表都有示数。

11. 关于电流表和电压表的使用,下列说法中错误的是( )

A.电压表使用时应与待测用电器并联
B.不允许把电流表直接连接到电源两极
C.使用前应检查指针是否指零
D.使用双量程电表时,如需试触时应先试小量程

答案： D 解析:电压表使用时应与待测用电器并联,故A正确;绝对不允许不通过任何用电器而直接把电流表接在电源两极,这样会使通过电流表的电流过大,烧毁电流表,故B正确;两种电表在使用前应检查指针是否指零,不指零的应调零,故C正确;使用电流表或电压表时,应先用大量程“试触”,根据指针偏转情况确定合适的量程,故D错误。

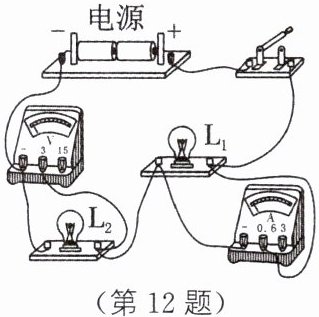

12. 如图所示为一名同学连接的电路,闭合开关后,下列对各元件状况的判断,正确的是( )

A.电压表无示数
B.电流表有示数
C.灯$L_1$很亮
D.灯$L_2$不能发光

答案： B 解析:观察电路图可知,两灯泡串联接入电路,电流表与灯L₁并联,造成L₁短路,电压表与灯L₂并联;当开关闭合后,灯L₁因短路不亮,L₂有电流通过,且会很亮,电流表有示数,电压表有示数,故B正确,A、C、D错误。

13. 新情境·现代科技 如图所示,甲、乙两种纳米材料相互摩擦后,甲的上表面和乙的下表面分别聚集了不同性质的电荷,将甲、乙接入电路后产生电流,则甲、乙整体上相当于电路中的______(填元件名称)；摩擦过程中,甲、乙的机械能转化为______能。

答案： 电源 电 解析:将甲、乙接入电路后产生电流,则甲、乙整体上相当于电路中的电源;摩擦过程中,甲、乙的机械能转化为电能。

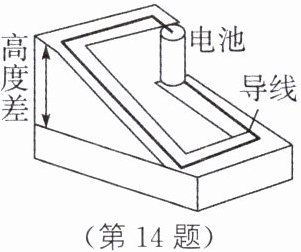

14. (2024·徐州期中)导线中自由电子定向移动需要“动力”的推动,图中用高度差形象地表示了由电池提供的这种推动作用,那么高度差表示的物理量是( )

A.电流
B.电压
C.电荷
D.重力势能

答案： B 解析:电压是形成电流的原因,推动自由电荷定向移动形成电流,所以图中高度差表示的物理量是电压。

15. 新情境·现代科技 电动车企业为了增加续航,设计出了“无极耳”电池。所谓“极耳”,就是从电芯(电源装置)中将正负极引出来的金属导体,取消“极耳”可以避免电能在“极耳”中损耗,关于这种电池,下列说法中正确的是( )

A.“无极耳”电池就是没有正负极的电池
B.电路中有电池就一定有电流
C.“无极耳”电池是持续供电的装置
D.用导线将“无极耳”电池两极直接相连可保护电池

答案： C 解析:电池都有正负极,故A错误;有电池就有电压,故电路中有电压,若电路是断开的,则电路中没有电流,故B错误;“无极耳”电池是电源,是持续供电的装置,故C正确;用导线将“无极耳”电池两极直接相连没有通过任何用电器,会使电源短路,故D错误。

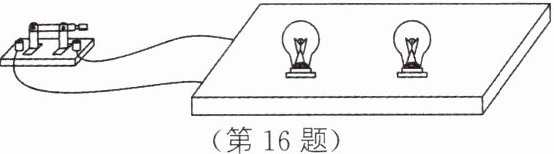

16. (2024·成都)如图所示,纸盒外有两只灯泡和一个开关。闭合开关,两只灯泡都亮；断开开关,两只灯泡都不亮。下列判断中,正确的是( )

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B 解析:灯可以发光,则电路中一定有提供电能的电源,但电源的种类不能确定,B正确,A错误;由一个电源、两只小灯泡、一个开关和若干导线组成的电路可能是串联电路,开关控制整个电路,开关断开两灯泡都不亮,也可能是并联电路,当开关接在干路中时,也可以控制两只灯泡同时亮、同时灭,C、D错误。
