4.(2024·常州)小组同学探究“欧姆定律”。
(一)小明探究“电流与电压的关系”。实验器材：3节新干电池(每节电池的电压恒为1.5V)、开关S、定值电阻R₀、电流表、电压表、滑动变阻器Rₓ、导线。

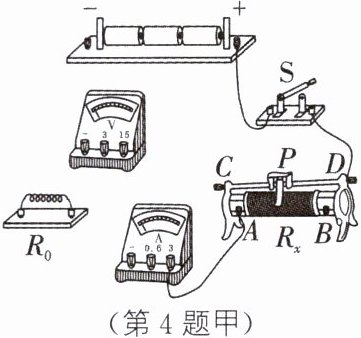

(1)请在图甲中用笔画线代替导线完成电路连接,要求：电流表、电压表均使用大量程(测量时再选择合适的量程),电压表测量R₀两端的电压。

(2)闭合开关前,应将滑动变阻器的滑片P移至 (A/B)端。
(3)闭合开关S,发现电流表无示数、电压表有示数,则电路故障可能是 。
A.R₀处发生短路 B.R₀处发生断路 C.Rₓ处发生短路 D.Rₓ处发生断路

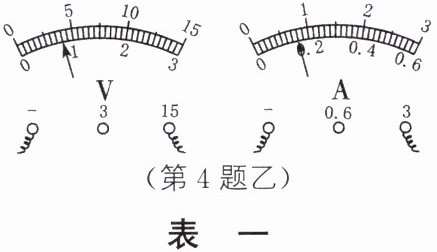

(4)排除电路故障,移动滑动变阻器的滑片P,测得多组数据。进行实验④时,电压表、电流表的示数如图乙所示,请将数据记录在表一内。

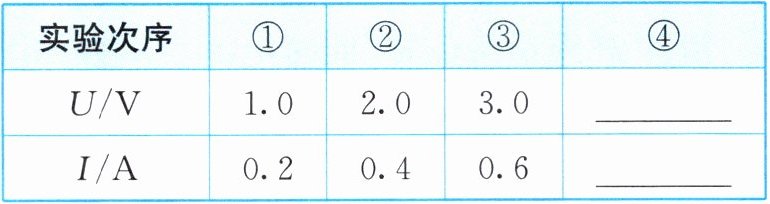

表一
|实验次序|①|②|③|④|
|U/V|1.0|2.0|3.0| |
|I/A|0.2|0.4|0.6| |

(5)分析实验数据,可得探究结论： 。

答案： (一)
(1)如图所示(答案不唯一)　
(2)B　
(3)B　
(4)4.0　0.8
(5)导体的电阻一定时，通过导体的电流跟导体两端的电压成正比

(二)小华利用如图甲所示的电路,附加数个阻值不同的定值电阻,探究“电流与电阻的关系”,测得实验数据如表二所示。
表二
|实验次序|①|②|③|④|
|R/Ω|5|10|15|20|
|I/A|0.6|0.3|0.2|0.15|
(6)小华完成实验①后,进行实验②,具体操作：首先,断开开关S,将定值电阻由5Ω换成10Ω；接着,闭合开关S,调节滑动变阻器的滑片P时,眼睛应观察 表直至其示数为 。
(7)分析实验数据,可得探究结论： 。

答案： (二)
(6)电压　3V　
(7)导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
