《2025年拔尖特训九年级物理上册苏科版》

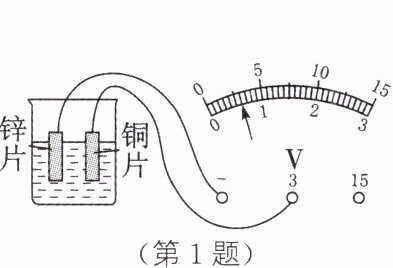

1. 如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线位置和指针偏转可知:锌片是盐水电池的______极,电池的电压为______V,负电荷不断地向锌片聚集,盐水中电流的方向是______。

答案： 负 0.6 从锌片流向铜片

2.(2024·淮安)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。

(1)用电压表测量电压,该水果电池电压为______V,水果电池是将______能转化为电能。
(2)该水果电池的正极是______(铁片/铜片)。

答案： （1）0.6 化学 （2）铜片

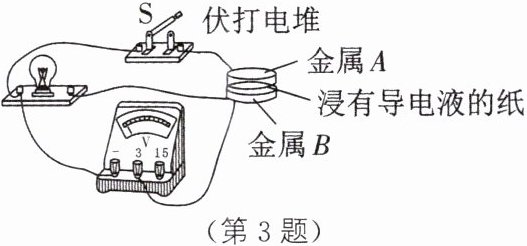

3. 小明自制“伏打电堆”并连接了如图所示的电路,闭合开关S,小灯泡发光,电压表指针右偏,则下列说法中,正确的是(　　)


A.金属B是电源的负极
B.“伏打电堆”将电能转化为化学能
C.若小灯泡断路,则电压表无示数
D.若断开开关,金属A、金属B之间有电压

答案： D 解析：由题意可知，电压表指针右偏，说明电流从电压表正接线柱流入，从负接线柱流出，则金属 B 是电源的正极，故 A 错误；自制“伏打电堆”并连接了如图所示电路，闭合开关S，小灯泡发光，“伏打电堆”是提供电能的装置，将化学能转化为电能，故 B 错误；闭合开关，若小灯泡断路，电压表仍接在电源的两极上和电源形成通路，所以电压表有示数，故 C 错误；金属 A 与金属 B 之间的电压是始终存在的，与电路是否接通无关，故 D 正确。

4. 物理兴趣小组进行“探究水果电池电压”的实验,小明用铜片和锌片作电极插入较小的柠檬中,制成了一个水果电池,如图所示。小华用铜片和铝片插入较大的柠檬中,也制成了一个水果电池。他们分别连接相同的电压表,小华连接的电压表示数比小明的要大一些。在查阅资料得知水果电池的电压与电极间距离、电极插入水果的深度有关的基础上,他们又提出如下猜想：

猜想一:水果电池的电压可能与水果的大小有关。
猜想二:水果电池的电压可能与电极的材料有关。

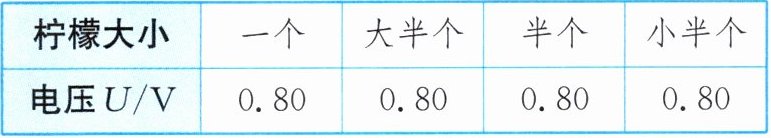

(1)为了验证猜想一,小明用同一个柠檬制成水果电池,沿着电极插入的方向不断慢慢地切去外侧的部分柠檬,分别测出电压,实验数据如表一所示：
表一
|柠檬大小|一个|大半个|半个|小半个|
|电压U/V|0.80|0.80|0.80|0.80|

分析表中数据,说明猜想一是______(正确/错误)的。
(2)为了验证猜想二,小华用铜片作电池的一个电极,分别用外形相同的锌、铝、铁金属片作电池的另一个电极,将金属片电极插入柠檬中,并保持______和______相同,分别测出电压,实验数据如表二所示：
表二
|电极材料|铜和锌|铜和铝|铜和铁|
|电压U/V|0.80|0.60|0.46|
分析表中数据,得到的结论是______。
(3)小明先将柠檬压在桌面上滚了几下,再制成水果电池,测出电压达到1.0 V,据此请你提出一个有价值、可探究的问题：______?

答案： （1）错误 （2）电极插入的深度 插入后两电极间的距离 在电极插入的深度和电极间的距离一定时，水果电池的电压与电极的材料有关 （3）水果电池的电压与水果中汁液的多少有什么关系 解析：（1）表一中的数据表明，柠檬的大小变化时，柠檬电池电压的大小不变，即水果电池的电压与水果的大小无关，说明猜想一是错误的。（2）因为水果电池的电压大小与电极插入的深度、电极间的距离有关，所以根据控制变量法的要求，为了验证猜想二，将金属片电极插入柠檬中时，要保持电极插入的深度和电极间的距离相同。分析表二中的数据，可得到的结论是在电极插入的深度和电极间的距离一定时，水果电池的电压与电极的材料有关。（3）可提出一个有价值、可探究的问题是水果电池的电压与水果中汁液的多少有什么关系。
