《2025年拔尖特训九年级物理上册苏科版》

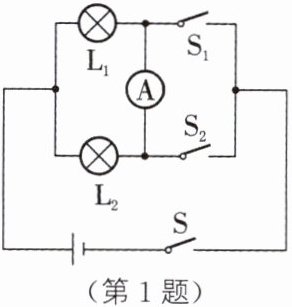

1.(2024·南通期中)在探究并联电路的电流特点时,某同学根据如图所示的电路图连接电路。闭合S、$S_1,$断开$S_2,$可以测出通过灯______的电流,接着闭合S、$S_2,$断开$S_1,______($能/不能)测出通过另一灯的电流。
]

答案： L₂ 不能

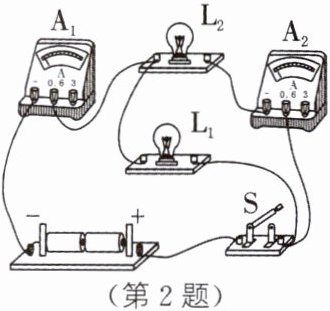

2.(2023·天津)探究串、并联电路中电流的规律时,做了如图所示的实验。闭合开关后,电流表$A_1、$$A_2$的示数分别为0.5 A和0.3 A,则通过小灯泡$L_1$的电流为______A,通过小灯泡$L_2$的电流为______A。
]

答案： 0.2 0.3

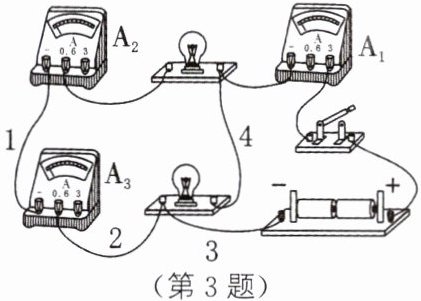

3. 小明利用如图所示的电路检验并联电路中干路电流是否等于各支路电流之和,其中有一根导线接错了,接错的是 ( )

A.导线1
B.导线2
C.导线3
D.导线4
]

答案： C

4.(2024·重庆A卷)如图所示,电源电压保持不变$,L_1$和$L_2$是两只相同的小灯泡。先闭合开关$S_1,$记录两电表示数；再闭合开关$S_2,$电流表和电压表的示数变化情况是 ( )

A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变
]

答案： C

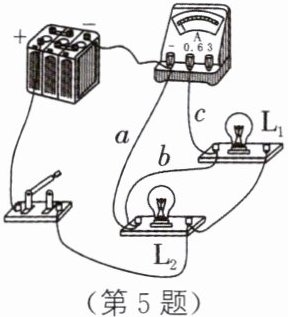

5. 某小组的同学在做“用电流表研究并联电路电流特点实验”时,连接了如图所示的电路。当闭合开关,由于______,电流表无示数,但两只灯泡会发光；若拆除导线______,就可以修复电路,并使电流表测其中一条支路的电流,此时电流表测的是______的电流。
]

答案： 电流表被短路 b 灯泡 L₁ 所在支路 解析:由题图可知，导线b将电流表短路了，所以电流表没有示数，此时 L₁、L₂ 并联，两灯均发光。去掉导线a或导线b，都能修复电路，若去掉导线a，则电流表在干路上，测干路电流，不符合题意；若去掉导线b，则电流表测其中一条支路的电流，即测灯泡 L₁ 所在支路的电流。

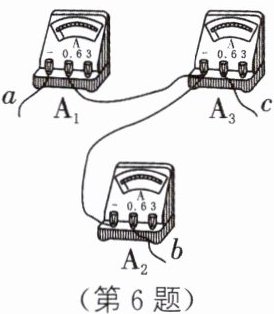

6. 如图所示为某电路的一部分,已知电流表$A_1、$$A_2$示数分别为0.4 A、0.3 A；若$A_3$正常偏转,其示数应为______。
]

答案： 0.1A 解析:由题图所示电流表的连接方式可知，电流表 A₁ 测干路上的电流，电流表 A₂、A₃ 测量两支路上的电流，由并联电路中的电流规律可知，电流表 A₃ 示数 I₃=I₁−I₂=0.4A−0.3A=0.1A。

7. 如图所示,当只闭合开关$S_1$时,电流表的示数$I_1= 0.2 A；$当开关$S_1、$$S_2$都闭合时,电流表的示数变化了0.3 A,此时干路中的电流为$I_2,$则 ( )
$A. I_1∶I_2= 2∶3 $
B. 通过灯$L_2$的电流为0.3 A
C. 通过灯$L_1、$$L_2$的电流之比为2∶5
D. 开关$S_2$由闭合变为断开时,通过灯$L_1$的电流变大
]

答案： B 解析:只闭合开关 S₁ 时，仅灯L₁ 工作，I₁=0.2A，再闭合开关S₂ 时，ΔI=0.3A，即通过灯 L₂ 的电流为 0.3A，则通过灯 L₁、L₂ 的电流之比为 2:3，$\frac{I_1}{I_总}=\frac{0.2A}{0.2A+0.3A}=\frac{2}{5}$，故 A、C 错误，B 正确；并联时各支路互不影响，开关 S₂ 由闭合变为断开时，通过灯 L₁ 的电流不会受到影响，故 D 错误。

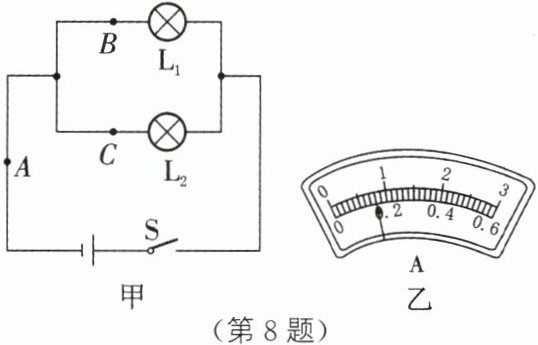

8. 在“探究并联电路电流特点”的实验中,小华设计了如图甲所示的电路进行实验。


(1)连接电路时,开关应处于______状态。
(2)实验中,在A、B、C三处各接入一个电流表,并选择合适的量程。闭合开关,测得A、B、C三处的电流分别为Iₐ、Iᵦ、Ic。更换多组______(相同/不同)规格的灯泡重复实验,部分实验数据如下表所示。
| 实验次序 | Iₐ/A | Iᵦ/A | Ic/A |
| 1 | 0.46 | 0.18 | 0.28 |
| 2 | 0.36 | 0.20 | 0.16 |
| 3 | 0.70 | 0.32 | 0.38 |
(3)分析表中的实验数据可得：在并联电路中,干路电流与各支路电流的关系是______(写出关系式)。
(4)小华在某次实验时,测得C处的电流Ic为0.30 A,观察到A处电流表指针的位置如图乙所示,则A处的电流大小为______A。

答案：
(1)断开
(2)不同
(3)$I_A=I_B+I_C$
(4)0.8 解析:
(1)为了保护电路，连接电路时开关应断开。
(2)为了使结论更具普遍性，应使用不同规格的灯泡进行多次实验。
(3)分析表格中实验数据可知，在并联电路中，干路电流等于各支路电流之和，表达式为$I_A=I_B+I_C$。
(4)由电路图可知，C 处在支路上，A 处在干路上，由并联电路的电流特点可知，A 处的电流应大于 C 处的电流，由图乙中电流表的指针位置可知，电流表选用的是 0~3A 的量程，分度值为 0.1A，示数为 0.8A，因此 A 处的电流大小为 0.8A。
