《2025年拔尖特训九年级物理上册苏科版》

典例4 如图所示的电路中,闭合开关S,灯泡L不亮且电流表和电压表均无示数,用电压表检测电路,发现当电压表分别接a、b两点和b、d两点时,电压表均无示数,接c、d两点时电压表有示数,则可判定( )

A.滑动变阻器短路
B.灯泡L短路
C.开关S断路
D.电流表断路

提示
若串联电路中某处断路,则将电压表接在该处两端时会有示数。

答案： C

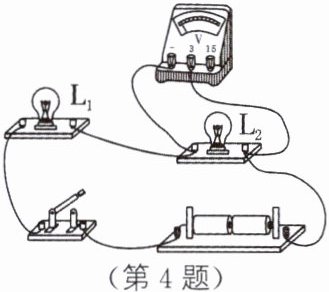

4. (2024·盐城)如图所示,在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。故障原因可能是( )

A.$L_1$短路
B.$L_1$断路
C.$L_2$短路
D.$L_2$断路

答案： B

典例5 如图所示,两个电表及导线完好。闭合开关S,两个电表示数均为零,现用一个完好的灯泡替换$L_2$,再闭合开关S。

(1)若电流表示数为零,电压表示数不为零,则原来的故障是______。
(2)若电流表示数不为零,电压表示数为零,则原来的故障是______。

答案： （1）L₁、L₂都断路 （2）L₂断路、L₁短路

5. 如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。一段时间后,发现电路中至少有一个电表的示数变大,故障发生在灯泡$L_1$、$L_2$上,其他元件仍保持完好。

(1)用一个完好的小灯泡替换$L_2$后,小灯泡______(一定发光/可能发光)。
(2)在原故障电路中,将电流表A与$L_1$位置互换后,电压表V的示数不发生变化,电路中可能存在的故障是______。(写出一个即可)

答案： （1）一定发光 （2）L₂断路(或L₁短路或L₂断路且L₁短路)

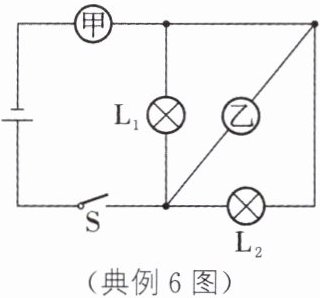

典例6 如图所示,甲、乙均为理想电表,当开关S闭合后灯$L_1$、$L_2$都能发光,灯$L_1和L_2$是______联在电路中的,甲为______表,乙为______表。

答案： 并 电流 电压

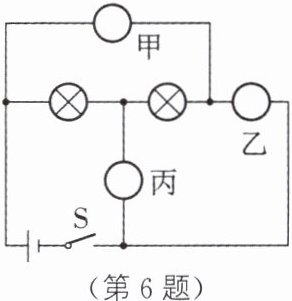

6. 如图所示的电路中,甲、乙、丙处分别接入电流表或电压表。如果两灯并联,甲处应接______,乙处应接______,丙处应接______；如果一个灯丝断了,丙处电表的示数______(变大/不变/变小)。

答案： 电流表 电压表 电流表 变小
