1. 如图所示为小明探究“串联电路中各处电流关系”的实验电路图。他连接好电路并检查无误后,闭合开关,发现电流表$A_1$的示数比$A_2$的示数要大一些,于是他得出结论：串联电路中的电流不是处处相等的。你认为他的结论正确吗？______。请你分析造成他得出以上结论的原因：______(写出一条即可)。

答案： 不正确 A₁、A₂读数不准

2. 将两个不同的小灯泡串联在电路中,发现一个较亮,另一个较暗,则通过较亮灯泡的电流______(大于/等于/小于)通过较暗灯泡的电流,判断依据是______。

答案： 等于 串联电路中电流处处相等

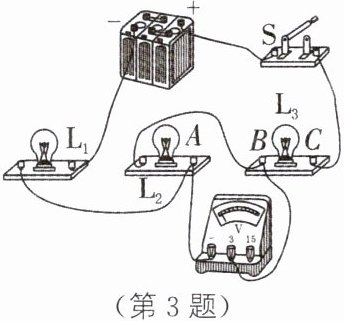

3. 探究“串联电路的电压规律”时,小李同学设计了如图所示的电路,开关闭合后,电压表测灯______两端的电压,为了测量B、C两点间的电压,小李将电压表接A点的线端改接到C点,闭合开关后,会发现______。

答案： L₂ 电压表指针反向偏转

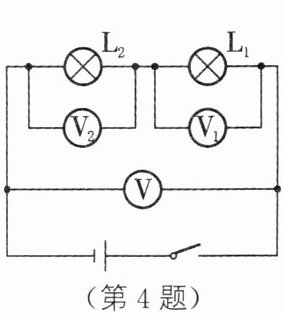

4.(2023·怀化)如图所示的电路中,闭合开关后电压表$V_1$的示数为2.5 V,V的示数为4.5 V,则电源电压为______V,灯$L_2$两端的电压为______V。

答案： 4.5 2

5. 小明做实验时,连接了如图所示的电路,闭合开关S时,三个电表的示数分别为0.2 A、2 V、5 V,但当时他没有记录清楚每个数据对应哪一个电表。通过灯$L_1$的电流为______A,灯$L_2$两端的电压为______V。

答案： 0.2 3 解析:闭合开关S时,两灯串联,V₁测电源电压,V₂测灯L₁两端的电压,通过灯L₁的电流I₁=I=0.2A,电源电压U=5V,灯L₁两端的电压U₁=2V,则灯L₂两端的电压U₂=U-U₁=5V-2V=3V。

6. 如图所示,有a和b两段导体连在一起,a的横截面积是b的$\frac{1}{10}$。当把导体接入电路中后,若通过a的电流为0.4 A,则通过b的电流为( )答案讲解

A.0.4 A
B.4 A
C.0.04 A
D.无法确定

答案： A 解析:因为a、b两段导体串联,所以I_b=I_a=0.4A。

7. 仔细观察并分析如图所示的电路图,下列说法中,正确的是( )

A.两灯串联,两电压表示数相同
B.两灯并联,两电压表示数不同
C.两灯串联,两电压表示数不同
D.两灯并联,两电压表示数相同

答案： C 解析:由电路图可知,电流从电源正极流出,依次流过开关、灯L₁、灯L₂后流回电源负极,即两灯串联,电压表V₁测电源电压,电压表V₂测灯L₂两端的电压,由串联电路电压规律可知,电压表V₁的示数大于电压表V₂的示数。

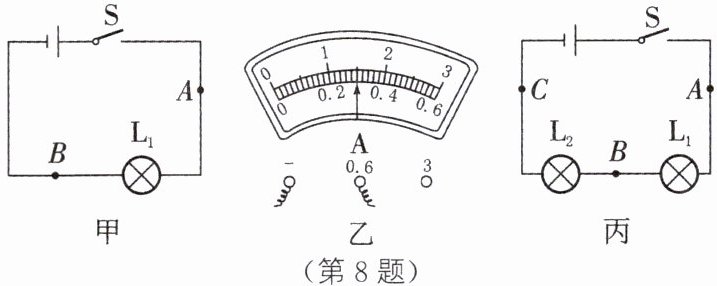

8.(2024·苏州)探究串联电路中电流的特点。
(1)猜想：由于用电器耗电,电流流过用电器后会减小。
(2)按图甲接好电路,闭合开关后发现灯不亮,为了找出原因,将电压表接在A、B两点间,闭合开关发现电压表有示数,说明故障有可能是______。

(3)排除故障后,用电流表测出A点的电流,如图乙所示,则$I_A= $______A,再测出B点电流,得到A、B两点电流相等。更换不同规格的灯,重复上述实验,都得到相同结论。由此判断猜想是______的。
(4)为进一步得出两个灯串联时电流的规律,小明按图丙连接电路,测量A、B、C三点的电流,得出$I_A= I_B= I_C$；小华认为不需要再测量,在(3)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程：______。

答案：
(2)L₁ 断路
(3)0.3 错误
(4)因为I_A=I_B,I_B=I_C,所以I_A=I_B=I_C 解析:
(2)灯不亮、电压表有示数说明电压表与电源是连通的,则故障可能为与电压表并联的部分断路,即L₁断路。
(3)由题图乙可知,电流表量程为0～0.6A,分度值为0.02A,示数为0.3A,即I_A=0.3A;A、B两点电流相等,故猜想是错误的。
