《2025年拔尖特训九年级物理上册苏科版》

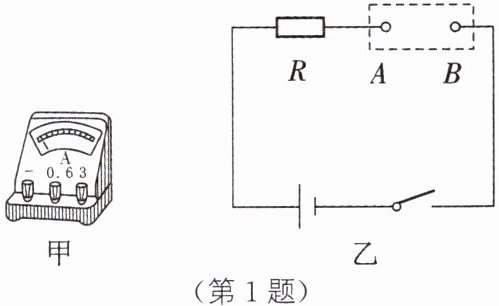

1. 将图甲的电流表接入图乙的 A、B 两点间,测电路中的电流,电流表的正接线柱应与______(A/B)相连。若电路中的电流约为 0.4 A,则电流表的量程应选用______A。

答案： A 0~0.6

2. 下列家用电器中,工作电流最小的是( )

A.空调
B.洗衣机
C.微波炉
D.电子钟

答案： D

3. 关于电流表的使用,下列说法中正确的是( )

A.电流表要并联在被测电路中
B.使用电流表测量电流时不用调零
C.电流表可以直接接到电源的两极上
D.电路电流无法预估时,采用试触方法选定合适的量程

答案： D

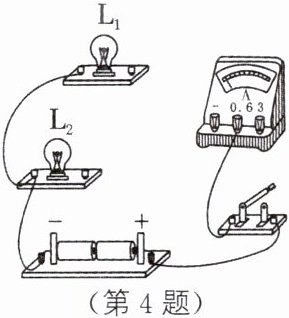

4. (2023·贵州)如图所示为实物电路,请用笔画线代替导线按要求完成电路连接。要求：两灯并联,电流表测通过灯$ L_1 $的电流,开关控制整个电路,导线不能交叉。

答案：
如图所示

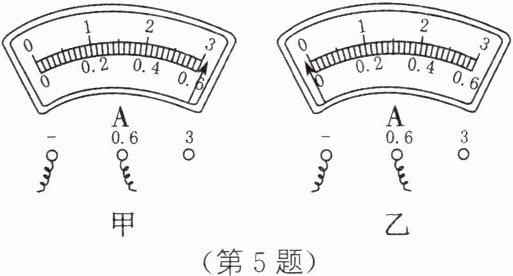

5. 小海同学用电流表测量电流时,把电流表串联接入电路后闭合开关,发现指针偏转如图甲所示,产生这种情况的原因是______；另一同学断开开关时,发现指针偏转如图乙所示,产生这种情况的原因是______。

答案： 所选电流表量程过小 电流表未调零 解析:由图甲知,闭合开关后,电流表指针偏转角度过大,说明所选量程过小,应选择大量程进行测量。由图乙知,断开开关时,电流表的指针反向偏转,说明电流表在测量前未调零。

6. 如图所示,箭头表示电路连接好后电流的方向,甲、乙、丙三处接有电源和电铃,由此可判断电源( )

A.只能在甲处
B.可能在乙处
C.可能在丙处
D.在任何一处均可

答案： C 解析:因电流只能从电源的正极流出,由电源的负极流入,假设甲处为电源,则由图可知,电流由上方流出,由下方流入,符合电源的规律;假设乙处为电源则由图可知,电流由上、下两个极均流出,故不符合电流的特点;假设丙处为电源,则由图可知,电流由下方流出,由上方流入,符合电源的规律,故甲、丙处都可能为电源。

7. 某电流表有“0~0.6 A”和“0~3 A”两个量程,某次实验中使用“0~0.6 A”这一量程,但这一量程的刻度值不够清楚,从“0~3 A”量程的刻度盘上发现指针正好指在“2.3 A”刻度线上,则实际电流大小为( )

A.0.7 A
B.2.3 A
C.0.43 A
D.0.46 A

答案： D 解析:电流表的指针指在同一刻度线上时,大量程的读数是小量程读数的5倍。

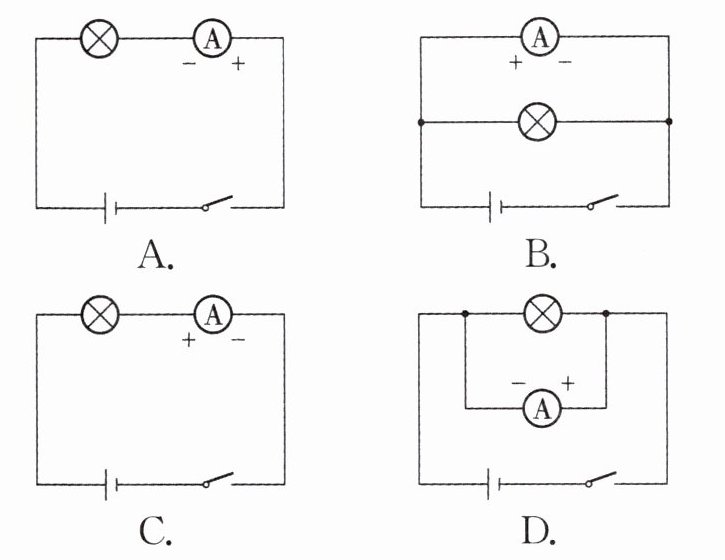

8. 为了测量通过灯泡的电流,电流表的连接正确的是( )

答案： C

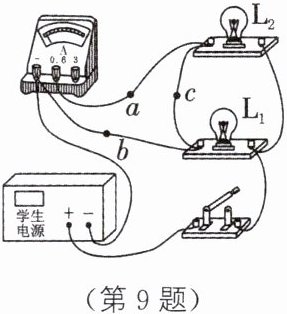

9. 如图所示为小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法中,正确的是( )

A.撤去导线 a,电流表测量的是电路的总电流
B.撤去导线 a,电流表测量的是通过小灯泡$ L_1 $的电流
C.撤去导线 b,电流表测量的是通过小灯泡$ L_2 $的电流
D.撤去导线 c,电流表测量的是通过小灯泡$ L_2 $的电流

答案： D 解析:由图可知,撤去导线a,电流经两灯泡回到负极,电流表没有接入电路,故电流表测量的既不是总电流,也不是通过小灯泡L₁的电流,A、B选项不符合题意;撤去导线b,电流从电源正极出发后分为两支,一支经小灯泡L₁、一支经小灯泡L₂,然后共同经电流表回到负极,即电流表测量的是电路的总电流,C选项不符合题意;撤去导线c,电流从电源正极出发,其中一支经小灯泡L₂、电流表回到负极,则电流表测量的是通过小灯泡L₂的电流,D选项符合题意。
