《2025年拔尖特训九年级物理上册苏科版》

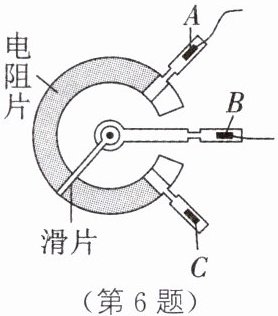

6. (2023·天津)电位器的实质是一种变阻器,如图所示为电位器的结构和连入电路的示意图,A、B、C是接线柱。当滑片向A端旋转时,连入电路的电阻 ( )


A.变大
B.变小
C.不变
D.先变大后变小

答案： B 解析:由题图可知 A 和 B 两个接线柱接入电路，电位器中有电流流过的部分是滑片到 A，当滑片向 A 旋转时，这部分的长度减小，电位器连入电路的电阻变小。

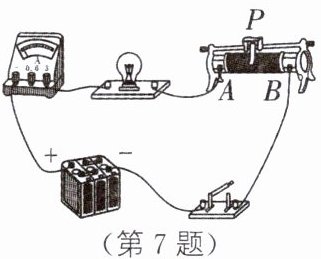

7. ★如图所示为小明和小华两名同学做“用滑动变阻器改变电流”实验的实物电路图。其中小灯泡标有“2.5 V 0.3 A”的字样,滑动变阻器标有“20 Ω 1 A”的字样。
(1)滑动变阻器的铭牌上“20 Ω 1 A”的含义是 。
(2)当小明准备闭合开关进行实验时,小华发现该实验电路连接有错误,他及时地阻止了小明的操作。请你指出该电路连接中的错误或不恰当的地方：
① 。
② 。
③ 。

答案： （1）滑动变阻器接入电路的最大阻值是 20 Ω，允许通过的最大电流是 1 A （2）① 电流表的正、负接线柱接反了 ② 电流表的量程选大了 ③ 滑动变阻器接线错误，没有做到“一上一下” 解析:（2）细心观察电路的连接，对照小灯泡和滑动变阻器铭牌上的字样，不难发现电路连接中的错误或不恰当的地方。小灯泡正常工作的电流为 0.3 A，滑动变阻器允许通过的最大电流为 1 A，则串联电路中允许通过的最大电流为 0.3 A。

8. (2023·恩施)如图所示的实验电路中,闭合开关后灯不亮。

(1)为判断电路是否正常,应首先进行的操作是 ,观察 。
(2)在反复调节后灯仍不亮。若通过检查发现只有灯和变阻器可能出现故障,观察电表的示数,请写出一种判断方法及故障产生的原因。 。

答案： （1）向左移动滑动变阻器的滑片灯是否发光 （2）若电压表、电流表均无示数，说明电路可能断路，且电压表与电源之间没有连通，即故障可能是滑动变阻器断路（或电流表无示数，电压表有示数，说明电路可能断路，电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是灯泡断路；或电流表有示数，电压表无示数，说明电路是通路，与电压表并联的电路短路，即故障可能是灯泡短路）

9. 如图所示的电路中,电源电压恒定。R₀是定值电阻,闭合开关S,在向右移动滑动变阻器滑片P的过程中,三个电表示数的变化情况如下：电流表$A_1$的示数 ,电流表$A_2$的示数 ,电压表V的示数 。

答案： 变小 变小 不变 解析:题图所示的电路中，闭合开关 S 后，将电压表 V 看成断路，则电流从电源正极出发，经过电流表 A₁ 后分为两条支路：一条是 R₀，另一条是 R'与电流表 A₂ 串联而成的，两条支路两端的电压均为电源电压。在向右移动滑动变阻器滑片 P 的过程中，因为 R₀ 是定值电阻且并联电路各支路之间互不影响，所以前一条支路中的电流 I₀ 不变；因为 R'变大，所以后一条支路中的电流 I₂ 变小；因为干路中的电流 I₁=I₀+I₂，所以 I₁ 变小。将电流表 A₂ 看成导线，则电压表测的是电源电压，向右移动滑动变阻器滑片 P 的过程中，电压表的示数不变。

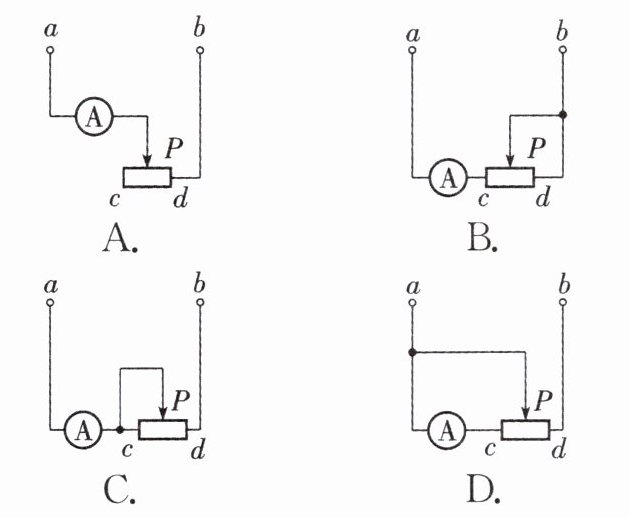

10. 下列电路中,a、b两点间电压不变,当滑动变阻器的滑片P向d端移动一段距离时,电流表示数会变小的是 ( )


A.
B.
C.
D.

答案： B 解析:本题中 Uₐb 一定，假设电流从 a 点流进，b 点流出，则 A 选项中电流表与 Pd 段串联，当 P 向 d 端移动时，Pd 段变短，电阻变小，电流表的示数变大；B 选项中电流表与 cP 段串联，Pd 段被局部短路，当 P 向 d 端移动时，cP 段变长，电阻变大，电流表的示数变小；C 选项中电流表与 Pd 段串联，cP 段被局部短路，其电路与 A 选项中的电路等效，结论相同；D 选项中电流表与 cP 段串联后被局部短路，电流只流过 Pd 段，当 P 向 d 端移动时，电流表的示数始终为零。

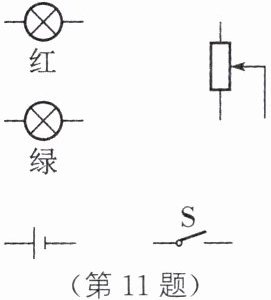

11. 如图所示,现有一个电源,一个滑动变阻器,红、绿灯各一盏,开关一个和若干导线,请你设计一个由滑动变阻器控制的电路,要求红灯变暗时绿灯变亮,绿灯变暗时红灯变亮。

答案：
如图所示 　　　 解析:红色的灯渐渐变亮，则滑动变阻器与该灯串联，但同时绿色的灯要渐渐变暗，则滑动变阻器应与绿灯串联，且滑片的移动会使其中一盏灯中电流增大，另一盏灯中电流减小。
