《2025年拔尖特训九年级物理上册苏科版》

1. 古代城堡的建设中使用了如图所示的吊车,工人用脚踩动巨轮可以轻松地提运沉重的石材,同时也改变了______,这种吊车实质上是______与轮轴的组合。

答案： 力的方向 定滑轮

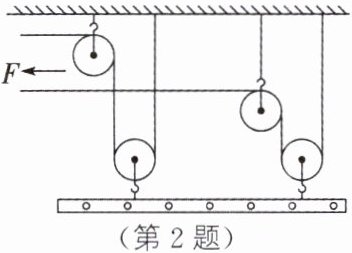

2. 如图所示为手摇升降晾衣架的结构示意图,使用它可以方便地升降衣架来晾晒衣物。该装置通过一些机械的组合来实现此功能,装置中有______个动滑轮,使用该装置______(能/不能)省力,______(能/不能)改变力的方向。

答案： 2 能 能

3. 如图所示为古人利用绞车提升巨石的情景,下列说法中,正确的是( )

A.使用此装置可以省功
B.使用轮轴可以省距离
C.上方的滑轮可以改变力的方向
D.绞车由动滑轮、定滑轮及轮轴组成

答案： C

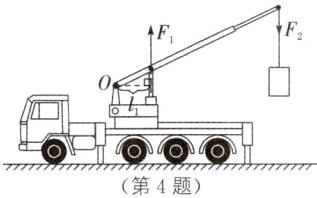

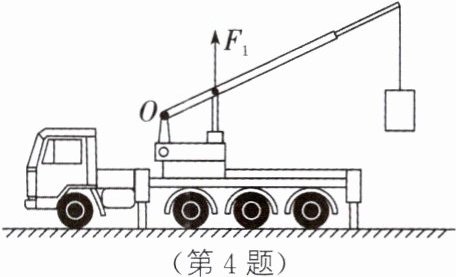

4. (2024·宜宾)如图所示为宜宾港一起重机正在吊起货物的情景,请在图中画出此时动力$F_{1}的力臂l_{1}和阻力F_{2}$的示意图。

答案：
如图所示

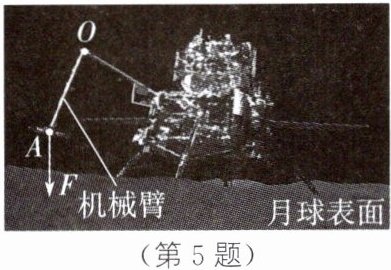

5. (2024·湖北)2024年6月2日至3日,“嫦娥六号”完成了人类首次月球背面采样。如图所示,“嫦娥六号”的机械臂正绕O点转动,将采集的月球样品送往贮存装置。请画出样品对机械臂上A点的作用力F的力臂l。

答案：
如图所示

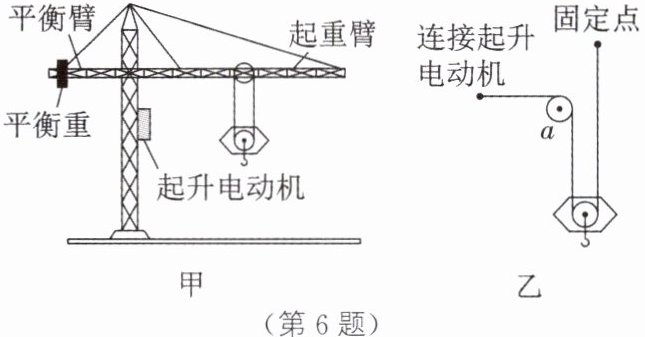

6. 小蒲是一个爱思考问题的学生,他看到一小区正在建造的楼房地基上有起重机在不停地吊起地面上的建筑材料,于是他查阅了起重机的相关资料。下面是其中某款塔式起重机简易示意图(如图甲),小蒲知道了塔式起重机主要用于房屋建筑中材料的输送及建筑构件的安装(动滑轮重、绳重及摩擦不计,g取10 N/kg)。

(1)为保持平衡,起重臂的长度越长的塔式起重机,配备的平衡重的质量应越______(大/小)。
(2)图乙为起重机钢丝绳穿绳的简化示意图,滑轮a是______(动滑轮/定滑轮),若钢丝绳能承受的最大拉力为$3× 10^{4}\ N$,则能吊起货物的质量不能超过______kg。
(3)若将重为$1.2× 10^{4}\ N$的货物由地面沿竖直方向匀速提升30 m,再沿水平方向移动20 m,则此过程克服重力做功是______J,钢丝绳做功是______J。

答案： （1）大 （2）定滑轮 $6× 10^{3}$
（3）$3.6× 10^{5}$ $3.6× 10^{5}$
