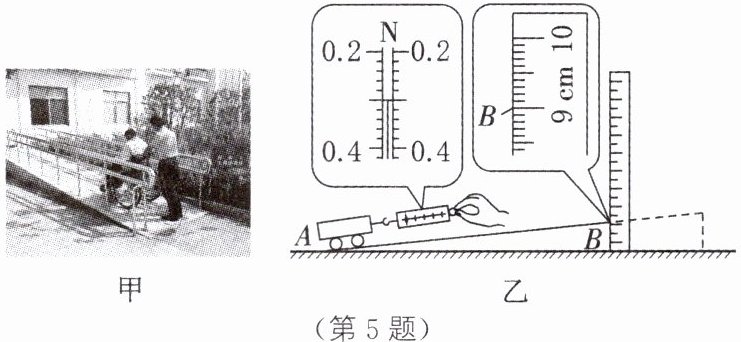

5. 易错题 如图甲所示,某居民楼前有无障碍通道,一名中年人正用轮椅推着他的父亲缓缓上行,如图乙所示为该通道斜面示意图。为了解中年人推轮椅时所用力的大小,小红和小华进行了探究。她们沿斜面确定了与斜面底端 A 点相距 1 m 的 B 点。(g 取 10 N/kg)

(1) 使刻度尺零刻度线与水平地面对齐,正确测量 B 点的高度,结果如图乙所示,为______cm。
(2) 选用车轮的材质、花纹与轮椅相同的小车作为研究对象,进行了如下操作：
① 正确使用弹簧测力计,测出小车的重力为 2.0 N。
② 将弹簧测力计与斜面平行放置并______,然后沿斜面向上匀速拉动小车,如图乙所示,弹簧测力计的示数为______N。
③ 计算出将小车从 A 点拉到 B 点的过程中,拉力所做的功为______J；利用斜面将小车从水平地面提升到 B 点的机械效率为______。

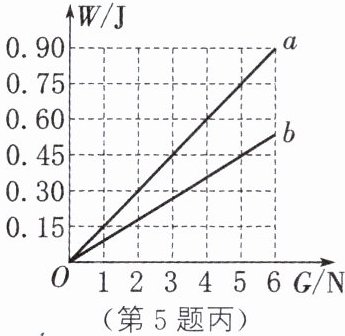

(3) 在小车上逐渐添加重物,测出小车和重物的总重 G 和沿斜面匀速拉动小车需要的力,计算出拉着小车从 A 点到 B 点所做的功$ W_1；$计算出将小车从水平地面竖直向上提升到 B 点所做的功$ W_2。$以功为纵坐标,以小车和重物的总重为横坐标,建立平面直角坐标系,作出$ W_1 $和$ W_2 $与小车和重物的总重 G 的关系图像,分别如图丙中的图线 a 和 b 所示。

① 由图丙可知：用该通道斜面提升物体时的机械效率与物重______(有关/无关)。
② 若这位父亲的质量为 60 kg,所坐轮椅的质量为 20 kg,则中年人用沿着通道斜面方向的力推着轮椅匀速上坡时,力的大小为______N。

答案： （1）9.00 （2）② 调零 0.3 ③ 0.3 60% （3）① 无关 ② 120
