《2025年拔尖特训九年级物理上册苏科版》

6. 在“连接串联电路”的实验中,实验电路如图所示。

(1)开关闭合且两灯都发光时,取下灯$L_1,$可观察到的现象是______。
(2)两灯都发光时,断开开关后可观察到的现象是______。
(3)以上两个现象说明了串联电路中______以及开关控制整个电路的工作这两个特点。
(4)小明按照如图所示的电路图,用导线把一个开关和两只小灯泡逐一顺次连接后,刚将最后一根导线接好$,L_2$就亮了,但$L_1$不亮,他在实验操作中的不当之处是______。
(5)关于$L_1$不亮,小明认为$L_1$的灯丝烧断了,但小红说$L_1$的灯丝没烧断。你支持______的观点,理由是______。

答案：
(1)L₂熄灭　
(2)L₁、L₂都不发光
(3)用电器间相互影响　
(4)连接电路时开关未断开　
(5)小红　若L₁的灯丝烧断了，则L₂也不亮

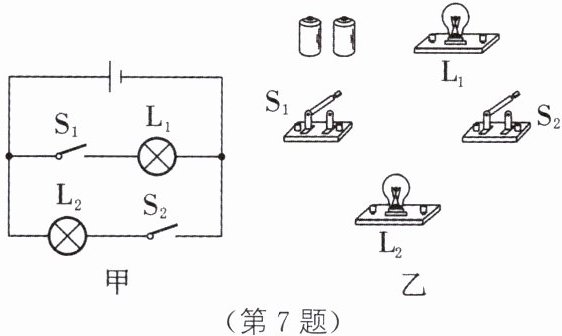

7. 如图所示,在探究并联电路特点的实验中：

(1)小明设计了如图甲所示的电路图,请你用笔画线代替导线连接好图乙中的实物电路。
(2)实验时发现：只闭合开关$S_1$时,只有灯$L_1$亮；只闭合开关$S_2$时,只有灯$L_2$亮。这说明：并联电路中,支路上的开关控制______；如果要使一个开关控制两盏灯,开关应接在______。
(3)当两个开关闭合时,发现灯$L_1$亮、灯$L_2$不亮,可能的原因是______(填字母)。
A. 灯$L_2$被短路 B. 灯$L_1$被短路 C. 灯$L_2$的灯丝断了 D. 开关$S_2$被短路

答案：

(1)如图所示　
(2)所在支路　干路上　
(3)C

解析：
(3)并联电路中各支路间互不影响，开关闭合时，灯L₁亮、灯L₂不亮，原因可能是灯L₂断路。若任意一盏灯短路，则整个电路短路，两灯都不能亮；开关S₂被短路时，灯L₂仍会亮。

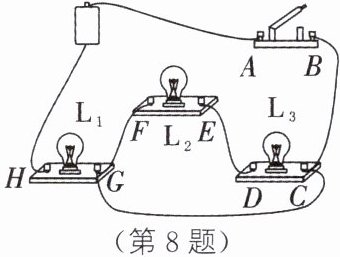

8. 如图所示,在某些接线柱间去掉或接上一些导线,可分别使3只小灯泡串联或并联。

(1)要组成串联电路,最简单的方法是______。
(2)要组成并联电路,最简单的方法是______。

答案：
(1)去掉导线CG　
(2)用导线将E、H连上(或用导线将D、H连上) 解析：
(1)原电路中的小灯泡L₂和L₃被导线CG短路了，据串联电路的定义可知，去掉导线CG，即可使3只小灯泡串联。
(2)因为电路中B、C、G、F四点可看成一点，所以根据并联电路的定义可知，用导线将E、H或D、H连上，即可使3只小灯泡并联在B、H两点间。

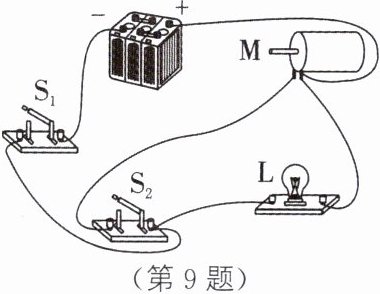

9. 将灯泡L和电动机M接入如图所示的电路中,下列说法中,正确的是( )


A.开关$S_1$只控制灯泡L
B.开关$S_2$只控制灯泡L
C.先闭合$S_1,$再闭合$S_2$时,灯泡L被短路
D.同时闭合$S_1、$$S_2,$灯泡L和电动机M并联

答案： D 解析：由题图可知，同时闭合S₁、S₂，电动机M和灯泡L并联，开关S₁接在干路上，开关S₂只能控制电动机M，A、B错误，D正确；先闭合S₁，灯泡L亮，再闭合S₂，电动机M和灯泡L并联接入电路工作，灯泡L未被短路，C错误。

10. 关于如图所示的电路,下列说法中正确的是( )


A.开关$S_1、$$S_2、$$S_3$都闭合,灯$L_1、$$L_2、$$L_3$都发光
B.开关$S_1、$$S_2$闭合$,S_3$断开,只有灯$L_2$不发光
C.开关$S_3$闭合$,S_1、$$S_2$断开,只有灯$L_3$发光
D.开关$S_2、$$S_3$闭合$,S_1$断开,灯$L_1、$$L_2$不发光

答案： B 解析：当开关S₁、S₂、S₃都闭合时，灯L₂和L₁被短路，只有灯L₃发光；开关S₁、S₂闭合，S₃断开时，灯L₂被短路，L₃和L₁串联发光，只有灯L₂不发光；开关S₃闭合，S₁、S₂断开时，灯L₁断路，L₃和L₂串联发光；开关S₂、S₃闭合，S₁断开时，灯L₁短路，L₃和L₂串联发光。
