《2025年拔尖特训九年级物理上册苏科版》

典例7 如图所示,电源电压为3 V,开关闭合后,电流表A的示数为0.3 A,电流表$A_1$的示数为0.2 A。灯泡$L_1$、$L_2$的连接方式为______联,灯泡$L_1$两端的电压为______V,通过灯泡$L_2$的电流为______A。

答案： 并 3 0.1

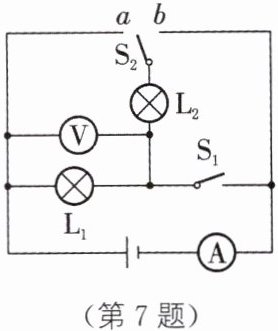

7. 如图所示,当开关$S_1$闭合,$S_2$接a时,电压表示数为2.8 V,电流表示数为2 A；当开关$S_1$断开,$S_2$接b时,电压表示数为2 V,电流表示数为1 A,则此时$L_2$两端的电压是______V；当开关$S_1$闭合,$S_2$接b时,通过$L_1$的电流______(大于/等于/小于)2 A。

答案： 0.8 小于

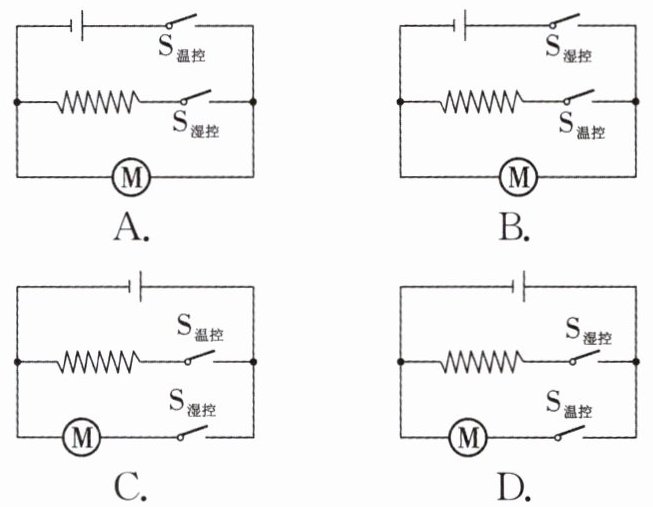

1. (2024·常州)某款电子垃圾桶可以将湿的厨余垃圾变干,作为动物饲料。将湿的厨余垃圾倒入垃圾桶,电路检测到桶内垃圾是湿的时,就开始吹风。在吹风过程中：当桶内温度低时,吹热风；当桶内温度高时,吹冷风……直至垃圾变干。之后,整个电路结束工作。开关$S_{湿控}$在垃圾湿时闭合、干时断开；开关$S_{温控}$在桶内温度低(≤60 ℃)时闭合、温度高(＞60 ℃)时断开。下列电路中,符合要求的是( )





A.
B.
C.
D.

答案： B

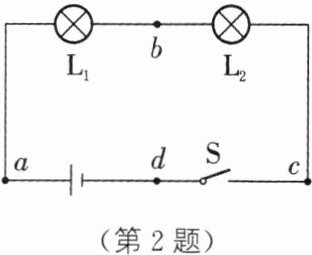

2. (2023·鄂州)如图所示,开关S闭合时,小灯泡$L_1$、$L_2$都不亮,用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时,两小灯泡也不亮；接触c、d两点时,两小灯泡都亮。对此,下列判断中可能正确的是( )

A.小灯泡$L_1$断路
B.小灯泡$L_2$断路
C.开关S断路
D.小灯泡$L_2$短路

答案： C

3. (2024·无锡市匡园双语学校期中)如图所示的电路中,闭合开关,电压表$V_1$的示数是7 V,电压表$V_2$的示数为9 V,若$L_3两端的电压是L_1$两端电压的两倍,则电源的电压是( )

A.9 V
B.10 V
C.11 V
D.12 V

答案： C

4. (2024·云南)如图所示的电路中,电源电压恒定,闭合开关S、$S_1和S_2$,灯$L_1$、$L_2$都正常发光,下列说法中,正确的是( )

A.电流表$A_2测通过灯L_2$的电流
B.电流表$A_1和A_2$示数相等
C.断开$S_2$,电流表$A_2$示数变小
D.断开$S_2$,灯$L_1$变暗

答案： C

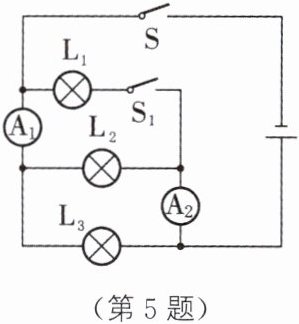

5. 如图所示,开关S、$S_1$都闭合时,电灯$L_1$、$L_2$、$L_3$的连接方式为______,电流表$A_2$测量的是通过______的电流,$A_1和A_2$的指针偏转角度相同,且电流表有两个量程分别为0~0.6 A,0~3 A,此时通过$L_1$、$L_3$的电流之比为1∶8；随后将开关$S_1$断开,发现$A_2$的示数减少了0.2 A,那么开关S、$S_1都闭合时通过L_2$的电流为______A。

答案： 并联 L₁、L₂ 0.15
