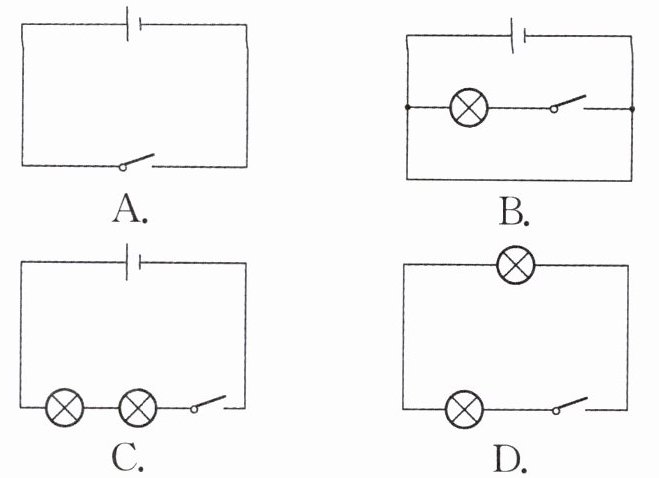

9. ★下列各电路图中,正确的是( )


A.
B.
C.
D.

答案： C 解析:一个完整的电路应由电源、用电器、开关和导线组成。A选项中缺少用电器，B选项会造成电源短路，D选项中缺少电源。
方法归纳：判断电路图正确与否的要领：①看基本元件是否齐全，各元件能否都起作用；②看元件符号画得是否正确，电路图画得是否规范；③看有无导致电源短路的隐患。

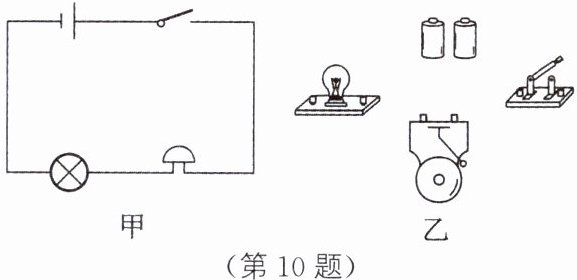

10. 请根据如图甲所示的电路图连接图乙的实物图。

答案：
如图所示

解析:依次连接电源、开关、电铃、灯泡，组成电路。

11. 小含同学想用刚学习的电路基本知识连接一个电路,于是她找来一节干电池、一只小灯泡、一个开关和若干导线,连接成了如图所示的电路。

(1)连接电路时,开关应处于 状态；当小含连接完最后一根导线时,小灯泡就发光了,小含认为电路连接有问题,请你帮助小含在图中连接错误的导线上画“×”,并用笔画线代替导线画出正确的电路连接方式。
(2)改正错误后,闭合开关前,小灯泡不亮,这时的电路是 (通路/断路/短路)；闭合开关后,小灯泡亮,这时的电路是 (通路/断路/短路)。由此可知,电路中开关的作用是 。
(3)电源在电路中是 (提供/消耗)电能的装置。

答案：
（1）断开 如图所示

（2）断路 通路 控制电路的通断 （3）提供

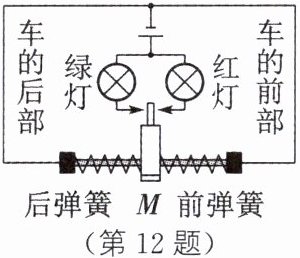

12. 某仪器中的电路如图所示,其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中,金属滑块M与弹簧套在光滑绝缘水平细杆上。现将该仪器固定在一辆汽车上,当汽车启动时, 亮；当汽车紧急制动时, 亮。(红灯/绿灯)

答案： 绿灯 红灯 解析:当汽车启动时，金属滑块由于惯性保持静止状态，使绿灯接入电路，绿灯通电并发光;当汽车紧急制动时，金属滑块由于惯性保持运动状态，使红灯接入电路，红灯通电并发光。

13. 在如图所示的电路中,如果闭合$S_1、$$S_2$且断开$S_3,$那么( )

A.只有$L_1$亮
B.只有$L_2$亮

C.L_1$和$L_2$均亮$
$D.L_1$和$L_2$均不亮

答案： B 解析:由图可知，如果闭合S₁、S₂且断开S₃，那么电流从电源正极出发经L₂回到负极，L₁短路，不亮，故A、C、D错误，B正确。

14. 高层建筑的墙体中有三根绞在一起的电线,可以用如图所示的“测量仪”把它们区分开。小华将A、B连在一起时,小明将“测量仪”连接在X、Z两端,灯泡亮；小华将B、C连在一起时,小明将“测量仪”连在X、Y两端,灯泡亮。由此判断( )

A.A和Y属于同一根电线,B和Z属于同一根电线
B.B和Z属于同一根电线,C和Y属于同一根电线
C.A和Y属于同一根电线,B和X属于同一根电线
D.B和X属于同一根电线,C和Y属于同一根电线

答案：
D 解析:小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡亮，如图甲所示;图甲中上面只剩下C端，下面只剩下Y端，则说明C和Y属于同一根电线。小华将B、C连在一起时，小明将“测量仪”连接在X、Y两端，灯泡亮，如图乙所示;图乙中上面只剩下A端，下面只剩下Z端，则说明A和Z属于同一根电线;综上分析，C和Y属于同一根电线，A和Z属于同一根电线，则剩下的B和X属于同一根电线，故D正确，A、B、C错误。
