《2025年星推荐涂教材八年级物理下册人教版》

8. (2022·随州中考)课堂上老师经常使用磁钉以便在黑板上张贴挂图。如图所示，将一个磁钉直接吸附在竖直黑板上，磁钉受到4个力而处于静止状态(竖直方向一对平衡力，水平方向一对平衡力)。图中已经画出了一个力(黑板对磁钉的弹力N)，请你在图中画出另外3个力并用符号G、f、F标注。
　　　　　　　

答案：
见解析图
解析:磁钉处于静止状态受平衡力，则在水平方向上，磁钉受水平向右的弹力N和等大、反向的水平向左的吸引力F;在竖直方向上，磁钉受到竖直向下的重力G和等大、反向的竖直向上的摩擦力f，作用点都在重心，如图所示。

9. (乐山中考)如图所示，元元站在滑板车上水平向左运动，不再蹬地后，最终会停下来。将元元和滑板车看作一个物体，请画出此过程中该物体所受力的示意图(力的作用点画在重心O点上)。
　　　　　　　

答案：
见解析图
解析:将元元和滑板车看作一个物体，该物体在竖直方向上受到竖直向下的重力G和地面向上的支持力F支的作用。另外，由于物体向左运动，所以还受到地面向右的摩擦力f的作用。

10. 在水平向右行驶的小车车厢，顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向右(运动的同方向)摆动，如图所示，请画出此时物块A受力的示意图。
　　　　　　

答案：
见解析图
解析:分析可知，物块A在竖直方向上受到重力和支持力的作用;小球向右(运动的同方向)摆开，并连续一段时间，根据惯性知识可知，小车做减速运动，故物块A在水平方向上受到的摩擦力方向水平向左，如图所示。

11. (2023·鄂州中考)如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米袋将随传送带先做加速运动，后随传送带一起匀速运动。画出米袋加速过程中受力的示意图(不计空气阻力，米袋上的黑点是其重心)。
　　　　　　

答案：
见解析图
解析:分析可知，米袋加速过程中受到重力、支持力和摩擦力的作用，重力的方向竖直向下，支持力的方向竖直向上，米袋的相对运动方向向左，所以摩擦力的方向水平向右(此时摩擦力为向右运动的动力)，作用点都画在米袋的重心上，如图所示。

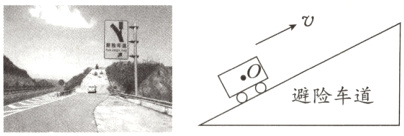

12. (2023·兰州中考)如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。正因如此，避险车道被称为高速公路上的“救命道”。请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。
　　

答案：
见解析图
解析:失控车辆冲入避险车道减速滑行时受到竖直向下的重力、垂直于斜面向上的支持力、沿斜面向上的牵引力和沿斜面向下的阻力;四个力的作用点可画在车的重心上，沿四个力的方向分别画一条带箭头的线段，并分别在线段末尾标上相应字母，如图所示。
