#### 典例（咸宁中考）同学们利用压强计等装置“探究液体

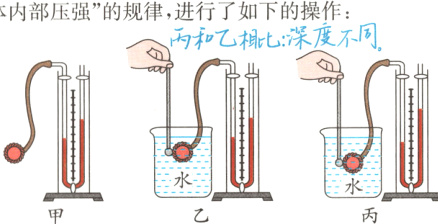

（1）在使用压强计前，发现U形管中两侧液面已有高度差（如图甲所示），接下来的操作是________（选填字母）。
A. 直接从U形管右侧中倒出适量液体
B. 拆除橡皮管重新安装
C. 向U形管中添加适量液体
（2）正确操作后，分析乙、丙两图的实验现象，初步得出的结论是同种液体中，液体压强随液体深度的增加而________，因此拦河大坝要做成________（选填“上窄下宽”或“上宽下窄”）的形状。
（3）玲玲保持丙图中探头的位置不变，并向容器内加入适量的浓盐水，她发现U形管两侧液面的高度差又变大了，于是得出了“在同一深度，液体的密度越大，其内部的压强越大”的结论。她的操作不可靠，原因是加盐水后液面位置改变了，正确操作是应将探头适当________（选填“上移”或“下移”）。
（4）红红用如图丁所示装置测量未知液体的密度，在左侧加入适量的水，在右侧缓慢倒入待测液体，直到观察到橡皮膜相平，需要测量的物理量有________。
　　　　　　　　　　　　　
A. 右侧待测液体到容器底的深度h1
B. 右侧待测液体到橡皮膜中心的深度h2
C. 左侧水到容器底的深度h3
D. 左侧水到橡皮膜中心的深度h4
根据你选用的物理量推导出待测液体密度的表达式为ρ = ________（用题中字母和ρ水表示）。

#### [补充设问]

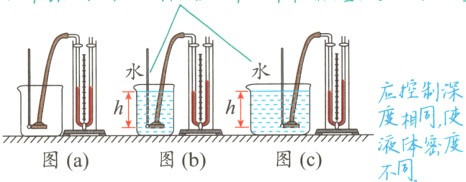

（1）使用如图所示的U形管压强计时，先要使两管中液面的________为零，图（b）、（c）为实验中的一个情景，此时探究的是液体内部压强与液体的________的关系。

（2）若利用图（a）、（b）来探究液体内部压强与密度的关系，则应在图（a）容器中倒________（选填“水”或“盐水”），并将橡皮膜置于液体中的深度与图（b）中的________（选填“相等”或“不相等”）。

答案： （1）B（2）增大　上窄下宽　（3）上移
（4）BD $\frac{h4}{h2}$ρ水
[补充设问]（1）高度差　体积（或质量、重力）
（2）盐水　相等
