《2025年星推荐涂教材八年级物理下册人教版》

1. 用力踢出的足球在草地上运动，如图所示，请画出足球受到的弹力和摩擦力的示意图。
　　　　

答案：
见解析图
解析:在草地上向右滚动的足球受到三个力的作用:竖直向下的重力G、地面竖直向上的支持力F(弹力)、水平向左的摩擦力f，力的作用点画在重心上，如图所示。

2. 如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的重力G和摩擦力f的示意图。
　　　　　　

答案：
见解析图
解析:物体向上运动，受到的摩擦力方向沿斜面向下，重力的方向竖直向下，作用点都画在重心上，如图所示。

3. (河南新乡)如图所示，请画出正在跑步的小明所受重力和地面对鞋底的摩擦力的示意图。
　　　　　　　

答案：
见解析图
解析:先确定人的重心，过重心画一条竖直向下的有向线段，用G表示，即为重力的示意图;人后脚蹬地面，脚相对地面有向后运动的趋势，所以鞋底受到的摩擦力向前，作用点在鞋底与地面的接触面上，用f表示，如图所示。

4. 放风筝是我国的一项民俗。如图所示为小亮放风筝时的情景，请画出风筝所受重力G及风筝线对手的拉力F的示意图(O点为风筝的重心)。
　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案：
见解析图
解析:重力的作用点在风筝的重心，方向竖直向下;风筝线对手的拉力作用点在风筝线与手的接触点，方向沿风筝线方向，如图所示。

5. (2024·福建中考)在图中，画出静止在水平冰面上冰壶的受力示意图。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案：
见解析图
解析:冰壶在水平冰面上静止时，处于平衡状态，竖直方向上的重力和支持力是一对平衡力，大小相等，这两个力都作用在冰壶的重心上，如图所示。

6. (2023·凉山州中考)如图所示，螺髻山索道的封闭式轿厢随钢索向下方做匀速直线运动，请画出静止在轿厢内物体A的受力示意图。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案：
见解析图
解析:静止在轿厢内的物体A，随着轿厢做匀速直线运动，与轿厢之间没有相对运动或相对运动趋势，不受摩擦力，处于平衡状态，受到了平衡力的作用，即受到的竖直向下的重力和竖直向上的支持力是一对平衡力，重心在几何中心，过重心沿竖直向下的方向和竖直向上的方向画一条带箭头、等长的线段，分别表示重力和支持力，分别用符号G和F表示。如图所示。

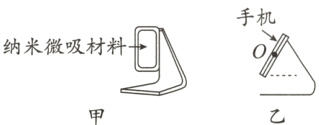

7. (2024·凉山州中考)科技的发展正在不断地改变着我们的生活，如图甲所示是一款手机支架，其表面采用了纳米微吸材料，用手触碰无粘感，接触到平整光滑的硬质物体时会牢牢吸附在物体上，如图乙所示是手机静止吸附在支架上的侧视图，请在图乙画出手机的受力示意图。
　　　　

答案：
见解析图
解析:由题意可知，支架会对手机施加一个吸引力F，且支架对手机也有支持力F支(垂直于接触面向上)，手机因受竖直向下的重力G而有下滑的趋势，则支架对手机还有斜向上的摩擦力f，即手机一共受到4个力的作用，作用点画在O点，如图所示。
