《2025年通成学典课时作业本九年级物理上册人教版山西专版》

1. 探究电流与电压的关系时，应控制电阻不变，实验的结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。

答案： 1.电阻　电阻　导体两端的电压　正

2. 探究电流与电阻的关系时，应控制电压不变，实验的结论：导体两端电压一定时，通过导体的电流与导体的电阻成反比。

答案： 2.电压　电压　导体的电阻　反

1. 某实验小组利用如图所示的电路图探究“电流与电压的关系”，在此实验中，滑动变阻器的作用是保护电路和改变电压(填“电流”“电压”或“电阻”)；探究“电流与电阻的关系”的实验电路图与如图所示电路图相同(填“相同”或“不相同”)，还需准备的器材是多个阻值不相同(填“相同”或“不相同”)的电阻。

答案： 1.电压    相同　不相同

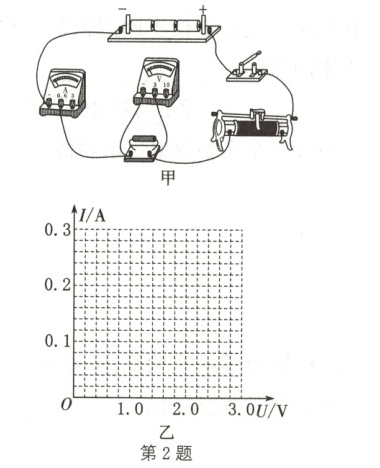

2. (2024·太原杏花岭校级段考)小华用如图甲所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5V，滑动变阻器最大阻值为20Ω。

(1)她先用阻值为10Ω的定值电阻探究电流与电压的关系。
① 闭合开关前，应将滑动变阻器的滑片移到最右端，否则闭合开关时电压表(填“电流表”或“电压表”)指针的偏转可能超出所用量程。
② 闭合开关，移动滑片，记录了如表一所示的数据。请在图乙中描出各组数据对应的点，并根据描出的点画出I-U图像。

③ 分析表一中的数据或图像的特点，可得出结论：电阻一定时，电流与电压成正比。

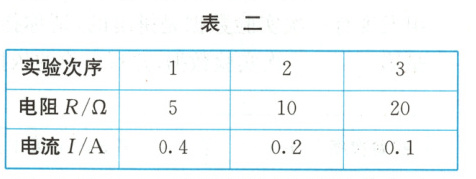

(2)接下来，她用原电路探究电压一定时，电流与电阻的关系。先调节滑片，使电压表示数为2V，记录电流表示数；然后断开开关，将10Ω电阻依次换成5Ω、15Ω电阻，闭合开关，移动滑片，使电压表示数等于2V，再继续换接20Ω的电阻，重复上述操作，得到另外一组数据，如表二所示。

(3)分析表二中的实验数据，请你总结出电流与电阻的关系：______。

答案：
2.
(1)①电压表　②如图所示③电阻一定时，电流与电压成正比　
(2)2　
(3)当导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
