《2025年通成学典课时作业本九年级物理上册人教版山西专版》

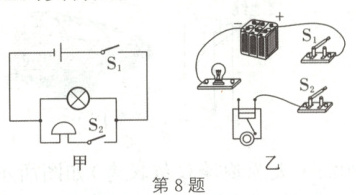

8. (2024·临汾段考)根据图甲所示的电路图补全图乙的实物图。

答案：
8.如图所示
　　　　　　　

9. 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，如果想用此电流表测量通过小灯泡的电流，那么电流表应连接在c、d(填“a、b”或“c、d”)之间，M接c点，N接d点。

答案： 9.c、d　c　d

10. (2024·石家庄桥西期中)甲、乙两位同学在做“用电流表测电流”的实验。甲：在闭合开关前，电流表指针摆动出现了如图所示的情况。乙：在闭合开关后，电流表指针摆动也出现了如图所示的情况。请分析他们在使用电流表时，分别存在什么问题，并写在下面的横线上。
甲同学的问题：电流表未调零，乙同学的问题：电流表正、负接线柱接反了。

答案： 10.电流表未调零　电流表正、负接线柱接反了

11. (2024·太原万柏林校级开学)将两个灯泡串联接入电路中时，发现一个比较亮，一个比较暗，通过较暗灯泡的电流大小为0.2A，那么通过较亮灯泡的电流等于(填“大于”“小于”或“等于”)0.2A。

答案： 11.等于

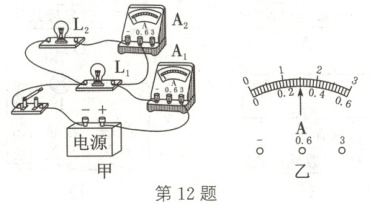

12. (2024·长治期中)如图甲所示，闭合开关后灯L₁、L₂均正常发光，电流表A₁、A₂的示数都如图乙所示，下列说法正确的是(C)

A.灯L₁、L₂是串联连接的
B.流过灯L₂的电流是1.5A
C.流过灯L₁的电流是1.2A
D.干路中电流为1.8A

答案： 12.C

13. (新情境·传统文化)(2024·运城期末)我国春节期间有“二十三，糖瓜粘；二十四，扫房子”的习俗。小媛在打扫房子时，发现用干绸布擦拭镜子后，镜面上吸附了一些灰尘。对此现象，下列说法正确的是(B)

A.干绸布擦拭镜子过程中创造了电荷
B.干绸布若带正电，则镜面一定得到了电子
C.镜面与干绸布摩擦带了等量同种电荷
D.镜面吸附灰尘是因为异种电荷互相吸引

答案： 13.B

14. (2024·临汾段考)如图所示为小区内电动汽车充电时的情景。小梦发现只有把电卡插入电槽中，电动汽车的充电电路才能有电，此电卡的作用相当于(B)

A.导线
B.开关
C.用电器
D.电源

答案： 14.B

15. (2024·晋中榆社段考)如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来发现甲金属箔张角变小，乙金属箔张开，则下列说法正确的是(D)

A.正电荷从甲移到乙，则两个验电器都带正电
B.金属棒中瞬间电流的方向是从乙流向甲
C.电子从乙移到甲，则甲带负电，乙带正电
D.在接触的瞬间，甲得到电子，乙失去电子

答案： 15.D
