16. 在如图所示的电路中，下列关于灯泡L₁、L₂、L₃连接的说法，不正确的是(C)

A.S₁、S₂都断开，L₁、L₃串联
B.S₁、S₂都闭合，L₂、L₃并联
C.S₂断开，S₁闭合，L₁、L₃串联
D.S₂断开，S₁闭合，只有L₃能发光

答案： 16.C

17. 关于如图所示的电路有以下判断：①L₁和L₂两灯泡串联，②L₁和L₂两灯泡并联，③电流表A₁测灯泡L₁的电流，④电流表A₂测电路中的总电流。其中正确的是(D)

A.①③
B.①④
C.②③
D.②④

答案： 17.D

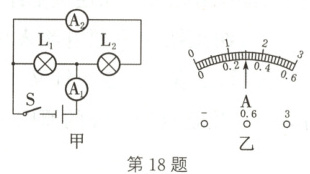

18. (2024·晋中介休期中)如图所示为创新小组设计的电路图，当闭合开关S后，两个灯泡都能发光，电流表A₁、A₂指针的位置都如图乙所示。通过L₁的电流为I₁，通过L₂的电流I₂，下列说法正确的是(C)

A.I₁=0.3A
B.I₂=1.5A
C.I₁=1.2A
D.I₂=1.2A

答案： 18.C

19. (2024·运域盐湖校级段考)为了保证铁路运输安全，旅客进入高铁站需要身份认证。当身份证信息和人脸信息都符合时，电动机转动打开闸门，旅客才能进站。请你设计出符合要求的电路图，并将它画在虚线框内。(身份证信息符合相当于开关S₁闭合，人脸信息符合相当于开关S₂闭合，电动机的符号用Ⓜ表示，电源的符号用⇨电源⇦表示)

答案：
19.如图所示
　　　　　　　

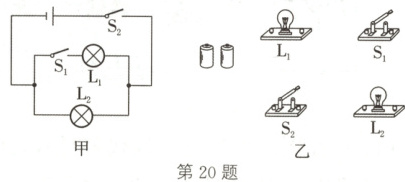

20. 按照图甲电路图，把图乙中的实物连成电路。

答案：
20.如图所示
　　　　　　　

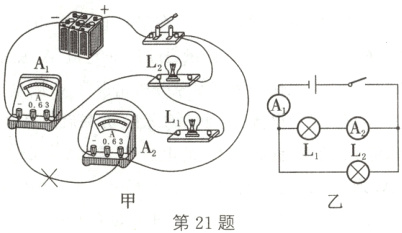

21. (2024·太原迎泽校级段考)在“用电流表测电流”的实验中，某同学连接的电路如图甲所示：

(1)闭合开关，观察到灯泡L₁和L₂的发光情况是L₂发光，L₁不发光。
(2)该电路存在的问题是①______。②______。
(3)请在图甲中只改动一根导线，使两只电流表分别测干路和支路的电流。(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)
(4)在图乙虚线框中画出改正后的电路图。

答案：
21.
(1)L₂发光，L₁不发光　
(2)①L₁短路　②电流表A₂正、负接线柱接反了　
(3)如图甲所示　
(4)如图乙所示
