12. (2024·晋中寿阳期中)有一种可调节亮度的台灯，如图所示为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是(C)

A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的粗细来改变灯泡亮度的
C.若只将a、c接入电路，顺时针转动旋钮时灯泡的亮度不变
D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗

答案： 12.C

13. 如图所示，当开关闭合时，灯泡不亮，下列分析中正确的是(D)
① 若电压表没有示数，而电流表有示数，这可能是灯泡短路造成的。
② 若电压表有示数，而电流表没有示数，这可能是灯泡断路造成的。
③ 若电压表和电流表都没有示数，这可能是滑动变阻器断路造成的。

A.①②
B.①③
C.②③
D.①②③

答案： 13.D

14. 下列有关电压的说法中，正确的是(C)

A.某电路中有电流，它的两端不一定有电压
B.某电路两端有电压，电路中一定有电流
C.自然界中，有的动物本身就可以产生电压，用来自卫
D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的

答案： 14.C

15. (2024·长治武乡期中)小晋同学探究串、并联电路的规律时，连接了如图所示的电路图，电源电压恒定，甲、乙为两只相同的电表，两个小灯泡均能正常发光。下列说法中正确的是(D)

A.如果甲、乙均为电压表，那么开关S₁闭合、开关S₂断开时，两个小灯泡正常发光
B.如果甲、乙均为电压表，闭合开关S₁、S₂，那么电表甲的示数大于电表乙
C.如果甲、乙均为电流表，那么开关S₁、S₂均闭合时，两个小灯泡正常发光
D.如果甲、乙均为电流表，只闭合开关S₁，那么电表甲的示数大于电表乙

答案： 15.D

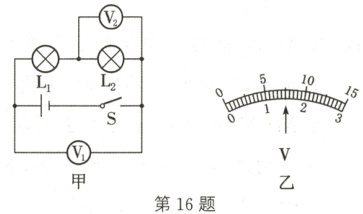

16. (2024·太原杏花岭校级段考)在如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转如图乙所示，则电灯L₁和L₂两端的电压分别为(D)

A.1.5 V 1.5 V
B.7.5 V 7.5 V
C.1.5 V 6 V
D.6 V 1.5 V

答案： 16.D
