《2025年通成学典课时作业本九年级物理上册人教版山西专版》

6. 如图所示，连入电路中的小灯泡L₁、L₂、L₃允许通过的最大电流分别为I₁、I₂、I₃，且I₁＞I₂＞I₃，则电路允许通过的最大电流是(C)

A.I₁
B.I₂
C.I₃
D.$ I_1 + I_2 + I_3 $

答案： 6.C

7. (2024·吕梁孝义段考)如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L₁和L₂的电流分别为(C)

A.1.2 A，1.2 A
B.0.3 A，0.3 A
C.1.2 A，0.3 A
D.1.5 A，0.3 A

答案： 7.C

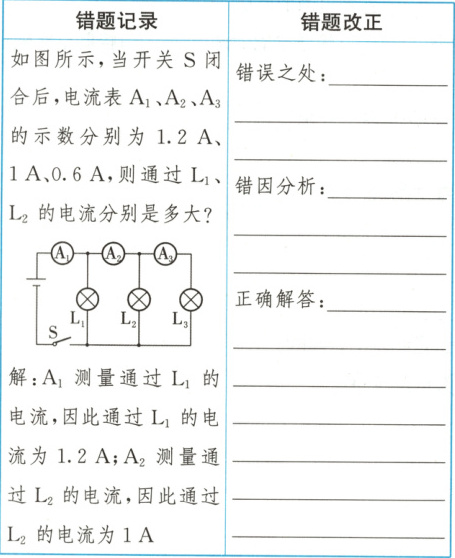

8. 小华在成长笔记中记录如下错题，请你帮助他找出错误之处，分析错因，并写出正确解答过程：

答案： 8.A1测量通过L1的电流，A2测量通过L2的电流，电流表测量对象分析错误，A1测量L1、L2、L3并联后的总电流；A2测量L2、L3并联后的总电流；A3测量L3的电流；通过L2的电流I2=1A−0.6A=0.4A；通过L1的电流I1=1.2A−1A=0.2A

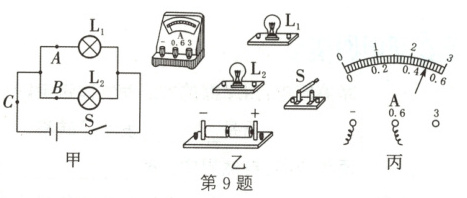

9. (2024·大同期中)某实验小组做“探究并联电路中电流规律”的实验，电路图如图甲所示。

(1)若要测量干路中的电流，则电流表应接在图中的C点。
(2)请根据图甲的电路图，在图乙中用笔画线代替导线连接实物电路，并使电流表测量A点的电流。

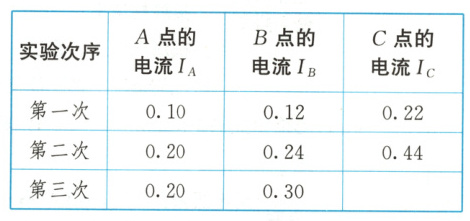

(3)小组同学把电流表分别接到电路中的A、B、C点，将第一次测出的电流填入下表。为了减小偶然因素的影响，他们采用了以下两种方法来重复实验，并将相关数据记录在下表中。
方法一：改变电池个数(改变电压)。
方法二：更换其中一条支路中的小灯泡(规格不同)。

① 上面设计的表格中存在的不足之处：____。
② 通过对表格中数据的分析可知，由第一次实验到第二次实验是采用方法一(填“一”或“二”)来进行的。
③ 第三次实验中，测量C点的电流时，电流表的示数如图丙所示，则表格中空白处应填的数据为0.5A。
(4)分析实验数据，可得出结论：____。

答案：
9.
(1)C
(2)如图所示

(3)①电流没有单位
②一
③0.5
(4)在并联电路中，干路中的电流等于各支路中的电流之和
