7. (2024·晋中期中)如图所示，电源电压为 6 V 保持不变，闭合开关后电压表示数为 2.5 V，则(B)

A.L₁ 两端的电压为 2.5 V
B.L₁ 两端的电压为 3.5 V
C.L₂ 两端的电压为 3.5 V
D.L₂ 两端的电压为 6 V

答案： 7. B

8. 如图所示，电源电压保持不变，当开关 S₁ 闭合、S₂ 断开时，电压表的示数是 3 V；当开关 S₁ 断开、S₂ 闭合时，电压表的示数是 4.5 V，则灯 L₁、L₂ 两端的电压分别为(B)

A.3 V，5.5 V
B.3 V，1.5 V
C.1.5 V，4.5 V
D.1.5 V，3 V

答案： 8. B

9. 甲、乙两灯并联接在同一电源两端，甲灯比乙灯亮，且通过两灯的电流之比是 2:1，则甲、乙两灯两端的电压之比是(C)

A.1:2
B.2:1
C.1:1
D.4:1

答案： 9. C

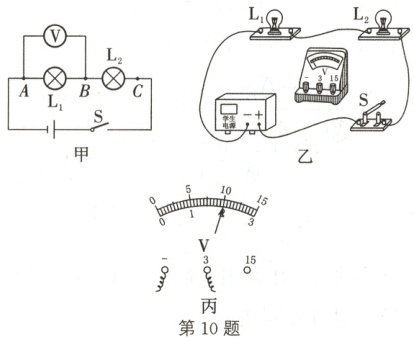

10. (2024·太原期中)小明做“探究串联电路的电压特点”实验时设计的电路图如图甲所示。

(1) 实验中应选择规格不同(填“相同”或“不同”)的小灯泡。
(2) 请根据电路图甲，将如图乙所示的实物电路连接完整。
(3) 在闭合开关前发现电压表指针如图丙所示，原因是_________。小明刚连完最后一根导线，两灯就亮了，则小明在实验操作中的不当之处是_________。
(4) 纠正错误后，闭合开关，电压表测灯 L₁ 两端的电压，其示数如图丙所示，则灯 L₁ 两端的电压为2V。
(5) 为了测量 B、C 两点间的电压，保持 B 点不动，只将接 A 点的线端改接到 C 点，则上述方法是否正确？并说明理由：_________。
(6) 正确实验得到的其他实验数据如表所示，分析实验数据可得出串联电路电压的特点：$U_{AC} = U_{AB} + U_{BC}$。(写出关系式即可)

(7) 请你对该实验进行评估：_________。

答案：
10.
(1) 不同
(2) 如图所示
(3) 电压表使用前没有调零 连接电路时，开关未断开
(4) 2
(5) 不正确，电压表的正、负接线柱接反了$ (6) U_{AC} = U_{AB} + U_{BC} (7) $实验次数太少，所得结论不具有普遍性

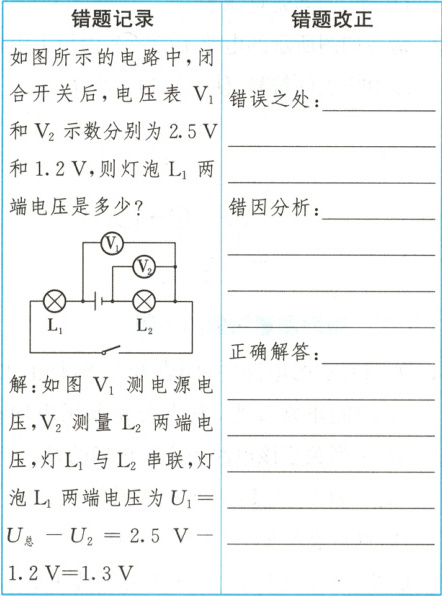

11. (2024·长治段考)小梦在复习笔记时发现了如下错题，请你帮助她找出错误之处，分析原因并写出正确解答过程。

答案： 11. V₁测电源电压 电压表测量对象不清楚 由电路图可知，灯L₁与L₂串联，V₁测量L₁两端的电压，即电压表V₁的示数为L₁两端的电压，则L₁两端的电压U₁=2.5 V
