《2025年通成学典课时作业本九年级物理上册人教版山西专版》

1. 在串联电路中，电流处处相等，表达式为$I=I_1=I_2=I_3=·s=I_n$。

答案： 1.相等 $I=I_1=I_2=I_3=·s=I_n$

2. 在并联电路中，干路中的电流等于各支路中的电流之和。

答案： 2.支路　之和

1. 在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是(A)

A.通过两灯的电流一样大
B.较暗的灯中电流较大
C.较亮的灯中电流较大
D.条件不足，无法判断

答案： 1.A

2. 创新小组利用如图所示电路，探究并联电路中电流的关系。L₁与L₂是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是(C)

A.$ I_a = I_b $
B.$ I_a = I_c $
C.$ I_c = I_d $
D.$ I_b = I_c $

答案： 2.C

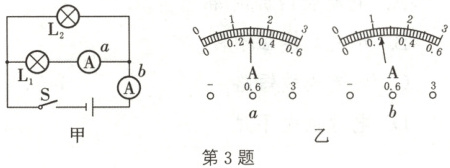

3. (2024·太原迎泽校级段考)如图甲所示电路，当开关S闭合后，电流表示数如图乙所示，其中a电流表测量的是通过L1(填“电源”“L₁”或“L₂”)的电流，b电流表的示数应为1.2A，通过L₂的电流是0.9A。

答案： 3.L1　1.2　0.9

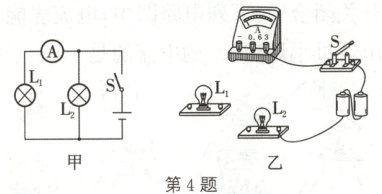

4. 请按如图甲所示的电路，用笔画线代替导线，将图乙的实物电路连接完整。

答案：
4.如图所示
　　　　　　

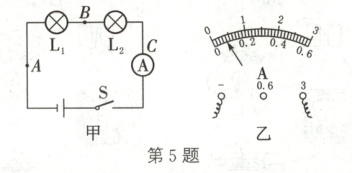

5. (2024·吕梁孝义段考)如图甲是某同学探究“串联电路中电流的规律”的实验电路图。

(1)实验中，选择的两个灯泡的规格应该是不相同(填“相同”或“不相同”)的。
(2)连接电路时，刚接好最后一根导线，电流表的指针就发生了偏转，这是因为____。
(3)纠正错误后，再次闭合开关试触时，发现电流表指针的偏转如图乙所示，为了提高准确度，接下来的操作是____。

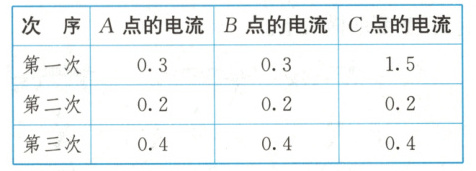

(4)下表是该同学实验中测得的数据，表格设计中存在的缺陷是缺少物理量的单位，表格中第一次测量的数据中有一个电流值明显有误，出现错误的原因是读数时看错了量程。

(5)实验结论：在串联电路中，电流处处相等。

答案： 5.
(1)不相同
(2)连接电路时，开关没有断开
(3)断开开关，电流表改接0~0.6A的量程
(4)缺少物理量的单位　读数时看错了量程
(5)在串联电路中，电流处处相等
