电压
作用：电压是形成电流的原因，通常用字母U表示。
单位
国际单位：伏特(V)，常用单位：千伏(kV)、毫伏(mV)。
换算关系：1 kV = $10^{3}$ V，1 V = $10^{3}$ mV。
测量仪器：电压表，符号：Ⓥ。
电压表使用规则
并联在被测电路两端。
让电流从正接线柱流进，从负接线柱流出。
所用量程的最大测量值必须大于被测电路两端的电压。
串、并联电路中电压的规律
串联电路电源两端的总电压等于各部分电路两端的电压之和，即U = $U_{1}+U_{2}$。
并联电路各支路两端的电压相等，且都等于电源电压，即U₁=U₂=U。
电阻
定义：导体对电流阻碍作用的大小叫电阻，通常用字母R表示。
单位
国际单位：欧姆(Ω)，常用单位：千欧(kΩ)、兆欧(MΩ)。
换算关系：1 MΩ = $10^{3}$ kΩ，1 kΩ = $10^{3}$ Ω。
决定因素
电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积等因素。
要探究导体电阻的大小与哪些因素有关常采用控制变量法。
变阻器
原理：通过改变接入电路中电阻丝的长度来改变电阻。
连接：应采用“一上一下”的连接方式。
作用：通过改变电路中电阻的大小来控制电路中的电流。
制作简易调光台灯：将灯泡和变阻器串联在电路中，利用变阻器改变电路中的电阻，从而改变灯泡两端的电压，由此改变灯泡的亮度。

答案： 本章总结提升
电流 U 伏特(V) 千伏(kV) 毫伏(mV) $10^{3}$ $10^{3}$ 电压表 Ⓥ 并 正 负 大于 之和 $U_{1}+U_{2}$ 相等 电源 = = 阻碍作用 R 欧姆(Ω) 千欧(kΩ) 兆欧(MΩ) $10^{3}$ $10^{3}$ 导体本身 材料 长度 横截面积 控制变量 长度 一上一下 电流 串 电阻 电压

1. 如图为某公司生产的最新款电动摩托车，该电动摩托车的蓄电池的最大输出电压最接近(B)

A.2 V
B.72 V
C.380 V
D.550 V

答案： 1.B

2. 如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的说法正确的是(D)

A.金属片B是“土豆电池”的正极
B.“土豆电池”外部电流从金属片B流出，金属片A流入
C.若发光二极管烧毁，则电压表将反偏
D.若断开开关，则电压表无示数，A、B两金属片间仍有电压

答案： 2.D

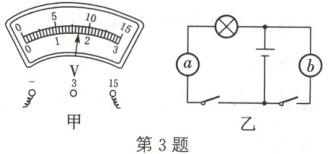

3. 如图甲所示为电压表的刻度盘，当指针如图甲所示时，读数是8.5V，若把该电表接在如图乙所示的电路中使用，应接在b(填“a”或“b”)处。

答案： 3.电压 8.5V b
