《2025年通成学典课时作业本九年级物理上册人教版山西专版》

7. 如图所示，粗心的小强把电流表接在了 L₁的两端。此时若闭合开关，一定会发生的现象是(C)

A.电源短路
B.电流表损坏
C.L₁不亮
D.L₂的灯丝烧断

答案： 7.C

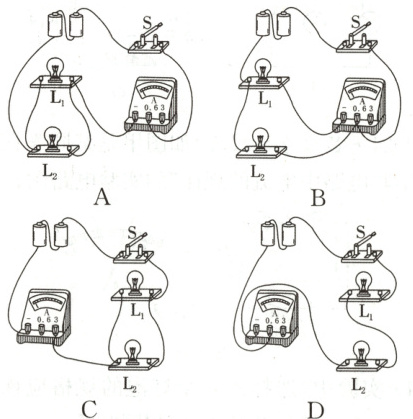

8. 正确使用测量工具是做好物理实验的基础。开关闭合后，下列电路图中，电流表能正确测出通过小灯泡 L₁的电流的是(B)

答案： 8.B

9. 有 0～0.6 A 和 0～3 A 两个量程的电流表，某次测量中用 0～0.6 A 的量程，从 0～3 A 量程的刻度盘上发现指针正好指在 2.4 A 的刻度线上，则实际电流的大小为(C)

A.2.4 A
B.0.44 A
C.0.48 A
D.0.8 A

答案： 9.C

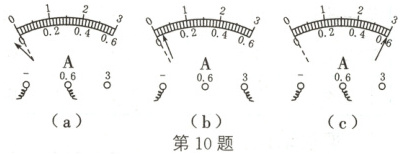

10. 甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关试触时，发现电流表指针摆动分别出现了如图(a)(b)(c)所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：电流表的正、负接线柱接反了。
乙同学的问题：所选的量程太大。
丙同学的问题：所选的量程太小。

答案： 10.电流表的正、负接线柱接反了 所选的量程太大 所选的量程太小

11. (2024·忻州忻府校级期中)如图所示，请在两个虚线框内选填“电源”和“电流表”的符号，使开关都闭合时两灯均能工作。

答案：
11.如图所示
　　　　　　　　

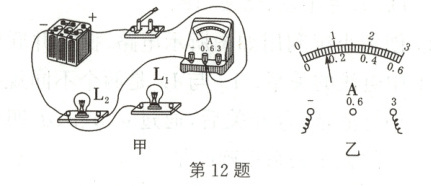

12. 在用电流表测电流的实验中：
(1)连接电路时，开关应断开，电流表应先用大量程试触。
(2)若某同学连接的电路如图甲所示，则电流表测的是灯L₂的电流。闭合开关后，若电流表的示数如图乙所示，则通过该灯的电流是700mA。

(3)只需改动一根导线就可测得干路总电流，请在图乙中用“×”号指出需改动的导线，并在原图中画出正确的电路连线。
(4)在图丙虚线框中画出改正后的电路图。
(5)若闭合开关后，两灯均亮，但电流表指针不发生偏转，则原因可能是C。
A. 电流表内部断路
B. 开关处接触不良
C. 电流表被短路
D. 电源供电不足

答案：
12.
(1)断开 大
(2)L₂ 700
(3)如图甲所示
(4)如图乙所示
(5)C
