《2025年通成学典课时作业本九年级物理上册人教版山西专版》

1. 用符号表示电路连接的图，叫作电路图。

答案： 1. 符号

2. 画出下列电路元件符号：
(1)电池。(2)开关。(3)灯泡。(4)电动机。(5)相连的导线。

答案：

3. 电路的三种状态：正常接通即用电器能够工作的电路叫通路；电路中某处被切断的电路叫断路；直接用导线将电源的正、负极连接起来，这种情况叫作短路，这样会损坏电源。

答案： 3. 通 断 短 电源

1. 我们在画电路图时要用统一的元件符号，下列符号中表示电源的是(B)

答案： 1. B

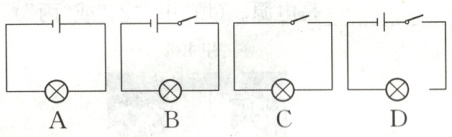

2. 下列电路图中完整且正确的是(B)

答案： 2. B

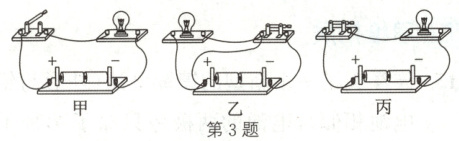

3. 关于如图所示三个电路的状态，下列判断正确的是(A)

A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙短路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路

答案： 3. A

4. 小彬连接了如图所示的电路，下列有关此电路的说法正确的是(B)

A.$ S_{1} $断开，$ S_{2} $闭合时，电路是断路
B.$ S_{1} $闭合，$ S_{2} $断开时，小灯泡发光
C.$ S_{1} $和$ S_{2} $都闭合时，小灯泡将烧坏
D.$ S_{1} $和$ S_{2} $都断开时，电路中仍有电流通过

答案： 4. B

5. 小明同学连接了如图所示的电路图做实验。

(1)连接完电路后闭合开关S，灯泡$ L_{1} $和$ L_{2} $均发光，此时电路中的电流方向从$ L_{1} $到$ L_{2} $，则电源的正极在A(填“A”或“B”)端，此时的电路叫通路(填“通路”“断路”或“短路”)。
(2)小明将开关S断开，然后把灯泡$ L_{2} $两端的接线柱用一根导线相连接，小明再次闭合开关S，灯泡$ L_{2} $将不发光，灯泡$ L_{1} $将发光。(填“发光”或“不发光”)
(3)受上面实验现象启发，为了让两灯泡同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图中灯泡$ L_{2} $左端和灯泡$ L_{1} $右端的接线柱，根据所学知识，我们应该告诉小明不能(填“能”或“不能”)这样操作，具体的原因是会造成电源短路，烧坏电源。

答案： 5.
(1)A 通路
(2)不发光 发光
(3)不能 会造成电源短路，烧坏电源

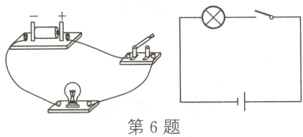

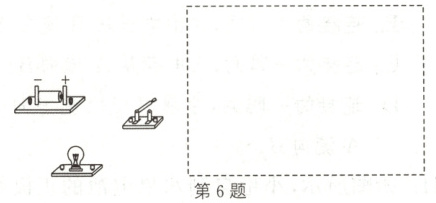

6. 用笔画线代替导线将图中的电源、灯泡、开关连接起来，使开关闭合后灯泡能发光，并在虚线框内画出对应的电路图。

答案：
6. 如图所示
