《2025年通成学典课时作业本九年级物理上册人教版山西专版》

1. (2024·大同期中)为了改善同学们的学习环境,某校在教学楼新装了智能楼道灯,该楼道灯只有在天黑且有人通过时才会发光。小伟利用光控开关 $ S_{1} $ (天黑闭合,天亮断开)和红外线感应开关 $ S_{2} $ (有人通过闭合,无人通过断开)模拟智能楼道灯内部电路图。请你在虚线框中画出符合要求的电路图。

答案：
1. 如图所示

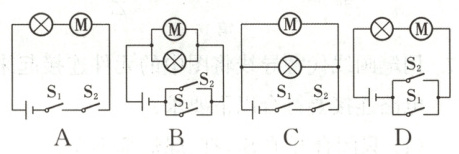

2. (2024·太原迎泽校级段考)学校科技室新进了一批设备,两把钥匙(可视为开关 $ S_{1} $、$ S_{2} $)同时使用,才能打开设备(可视为电动机开始工作)。为了显示设备是否工作,该设备工作时指示灯要亮,因为指示灯容易被烧坏,所以指示灯烧坏后不能影响设备的正常工作。你认为下列电路图符合设计要求的是 (C)

答案： 2. C

3. (2024·太原期中)为了方便游客参观,某展馆需要设计一个门禁电路,要求:前、后两门各装配一个开关,若任意一个开关闭合,则指示灯亮,表示休馆;若前、后门开关都断开,则指示灯熄灭,表示馆在开放中。根据要求在图中补全电路图。

答案：
3. 如图所示

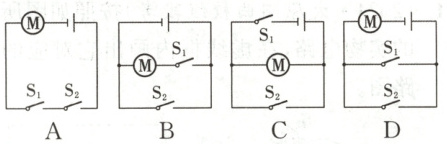

4. (2024·太原迎泽校级段考)某单位办公楼电梯入口安装了指纹锁和密码锁(相当于开关),用指纹或按密码都可以解锁,电机 $ M $ 驱动打开电梯门。用 $ S_{1} $ 表示指纹锁,$ S_{2} $ 表示密码锁,以下电路图符合要求的是 (D)

答案： 4. D

5. (2024·临汾侯马期中)“创新”实验小组的同学要设计一个自动防盗报警电路。要求:晚间开关 $ S $ 闭合后,灯亮电铃不响;当房门被打开时,细导线 $ AB $ 被扯断,灯亮且电铃发声自动报警。请按要求用笔画线代替导线连接如图所示的电路元件。

答案：
5. 如图所示

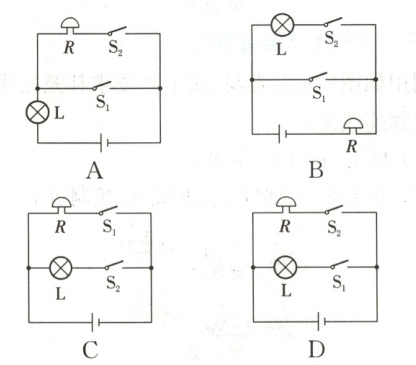

6. 宾馆房间有门铃系统,当房客闭合开关 $ S_{1} $,“请勿打扰”灯泡 $ L $ 发光,来访者即便闭合门铃开关 $ S_{2} $,门铃 $ R $ 也不发声;只有在 $ S_{1} $ 断开,$ S_{2} $ 闭合时,门铃才发出“叮咚”声。下列图中设计的电路图,跟该门铃系统功能吻合的是 (A)

答案： 6. A
