《2025年通成学典课时作业本九年级物理上册人教版山西专版》

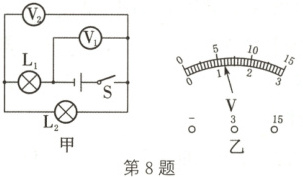

8. 如图甲所示的电路，闭合开关时，两灯泡均能发光。电路中两个完全相同的电压表指针偏转均如图乙所示，则灯泡L₁和L₂两端的电压分别是(C)

A.1.2 V、6.0 V
B.1.2 V、1.2 V
C.4.8 V、1.2 V
D.1.2 V、4.8 V

答案： 8.C

9. (2024·大同云州校级段考)课间活动时，小明在实验室用两个不同规格的小灯泡等器材，连接成如图所示的电路，当闭合开关后L₁比L₂亮，电流表A的示数是0.2 A，电压表V的示数2.4 V，则下列有关说法正确的是(B)

A.流过L₁的电流大于L₂的电流
B.流过L₂的电流等于0.2 A
C.L₂两端电压等于2.4 V
D.开关断开后，电压表有示数

答案： 9.B

10. (2024·太原杏花岭校级段考)如图所示是小宁连接的电路，电源电压保持不变。闭合开关后，发现两灯都发光，电流表A₁的示数为0.28 A，电流表A₂的示数为0.6 A，电压表示数为3 V。关于该电路的下列说法正确的是(B)

A.电源电压为6 V
B.通过灯L₂的电流为0.32 A
C.若拧下灯L₂，灯L₁仍可以发光，电流表A₂的示数变大
D.若用导线连接L₂两端，两灯均不亮，所有电表的示数均为零

答案： 10.B

11. 如图所示，当开关S闭合时，灯泡L₁、L₂均能正常发光，所有电表均有示数，已知电压表V₂的示数为1.2 V，电压表V₃的示数为6 V，则电源电压为6V，通过灯泡L₁和L₂的电流之比I₁ : I₂ = 1:1，灯泡L₁和L₂两端的电压之比U₁ : U₂ = 1:4。

答案： 11.6 1:1 1:4

12. 如图所示，电源电压为6 V，当只闭合S₄和S₂时，电压表的示数为3.8 V。
（1）当只闭合S₄和S₂时，L₁和L₂两端的电压各为多少？
（2）当只闭合S₁、S₃和S₄时，电流表A₁和A₂的示数分别为0.28 A和0.6 A，则灯L₁和L₂中通过的电流为多少？电压表的示数为多少？
（3）若将S₁、S₂和S₃同时闭合，会发生什么现象？

答案： 12.
(1)3.8V 2.2V
(2)0.28A 0.32A 0
(3)电源被短路
