《2025年通成学典课时作业本九年级物理上册人教版山西专版》

17. 由同种材料制成的三根电阻丝，已知它们的长度关系为L₁ ＞ L₂ = L₃，横截面积的关系为S₁ = S₂ ＜ S₃，现将它们并联接入电路，关于它们的电阻和它们两端的电压，正确的是(D)

A.R₁ ＜ R₂ = R₃，U₁ = U₂ = U₃
B.R₁ = R₂ ＞ R₃，U₁ = U₂ ＞ U₃
C.R₁ ＞ R₂ ＞ R₃，U₁ ＞ U₂ ＞ U₃
D.R₁ ＞ R₂ ＞ R₃，U₁ = U₂ = U₃

答案： 17.D

18. 科学家正在研发零电阻特性的材料实现远距离无损耗的大功率输电，这种材料是(A)

A.超导材料
B.合金材料
C.半导体材料
D.磁性材料

答案： 18.A

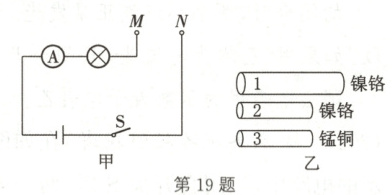

19. (2024·晋中寿阳期中)同学们利用如图甲所示的电路探究“影响电阻大小的因素”，其中1、2、3电阻丝材料如图乙所示，电阻丝2、3长度相同、粗细相同，电阻丝1长度最长、横截面积最大。下列说法中正确的是(D)

A.实验中通过电流表示数大小反映电阻大小，电流表示数越大，接入M、N之间的电阻越大
B.在M、N间接入电阻丝2后发现电流表有示数，但是灯泡不发光，说明灯泡断路
C.在M、N间分别接入1、2两根电阻丝，发现两次电流表的示数相同，说明电阻的大小与导体的长度无关
D.在M、N间分别接入2、3两电阻丝可以探究电阻与材料的关系

答案： 19.D

20. (2024·朔州期中)如图所示的电路中，若要求滑动变阻器的滑片P向右移动时，电流表的示数减小，接到M、N之间的接线柱是(C)

A.b、c
B.b、d
C.a、c
D.a、b

答案： 20.C

21. (2024·大同新荣期末)在新年联欢晚会上，小阳同学负责教室装饰彩灯的安装工作。已知一个小彩灯的正常工作电压是11 V，要使这样的小彩灯在家庭电路中正常工作，至少需要将20个这样的小彩灯串联。

答案： 21.20 串

22. 如图所示，电源电压不变。当开关S₁断开时，电压表的示数不变，电流表的示数变小。(填“变大”“变小”或“不变”)

答案： 22.不变 变小

23. 如图所示，电阻箱的示数为616Ω。

答案： 23.616Ω

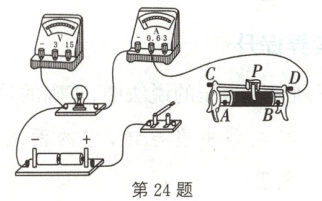

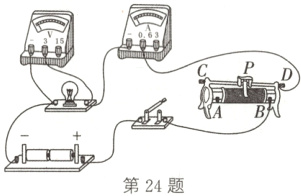

24. （2024·忻州期中）按要求连接实物：电压表测小灯泡两端电压，电流表测通过小灯泡的电流，滑动变阻器的滑片向左移动过程中，灯泡逐渐变暗。

答案：
24.如图所示
