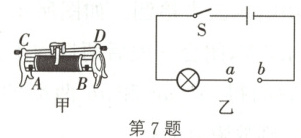

7. (2024·吕梁汾阳期中)如图甲所示的滑动变阻器接在图乙电路的a、b两点间，组成一个调光电路。滑片P向右移动过程中，灯的亮度变暗，应将接线柱(B)

A.A和B接入
B.A和D接入
C.B和C接入
D.B和D接入

答案： 7. B

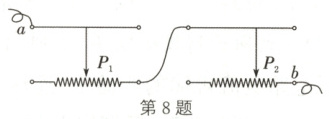

8. 如图所示，将两个滑动变阻器串联起来，将a、b两接线柱接入电路后，若要使这两个滑动变阻器总电阻最大，则滑片P₁、P₂所处的位置应是(A)

A.P₁在最左端，P₂在最左端
B.P₁在最右端，P₂在最右端
C.P₁在最左端，P₂在最右端
D.P₁在最右端，P₂在最左端

答案： 8. A

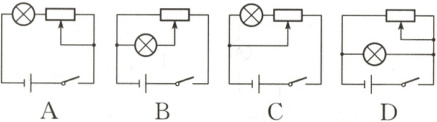

9. (2024·朔州期中)下列各电路图中当开关闭合后，能利用滑动变阻器改变灯泡的亮度，直至完全熄灭，又不会造成事故的电路是(B)

答案： 9. B

10. 如图所示为一种自动测定油箱内油面高度的装置。
(1)图中R相当于电学元件中的滑动变阻器。
(2)油量表是用电流表改装的。
(3)当油箱中的浮标向上运动时，R接入电路中的阻值将减小，对电流的阻碍作用将减小，此时电路中的电流将增大。(填“增大”或“减小”)
(4)电阻R'在电路中起保护电路的作用。

答案： 10.
(1) 滑动变阻器
(2) 电流
(3) 减小 减小 增大
(4) 保护电路

11. (2024·吕梁交城期中)小明家有一个台灯可以调节亮度，图甲为台灯的电位器示意图，等小明逆时针旋转旋钮(滑片)时，灯泡变亮，请你帮小明把该电位器连入图乙。

答案：
11. 如图所示

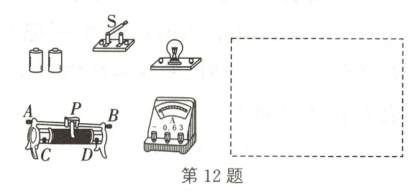

12. 根据“滑动变阻器改变电路中的电流”的实验，回答下列问题。
(1)将图中的实物电路连接完整(电流小于0.6A)，并在虚线框内画出电路图。

(2)当电路中接入变阻器后，在闭合开关前，滑片P应调到最右(填“左”或“右”)端。闭合开关S，发现灯泡不亮，接下来，以下做法最合理的是A。
A. 观察电流表的示数是否为零，判断电路是否断路
B. 断开开关S，更换灯泡重新实验
C. 断开开关S，增加电池的个数重新实验
D. 断开开关S，拆掉导线重新连接电路

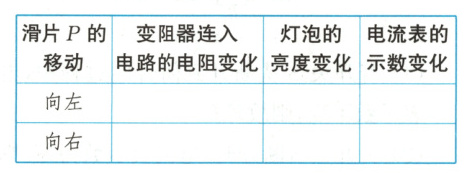

(3)请按照你所连接的电路，完成下表。

答案：
12.

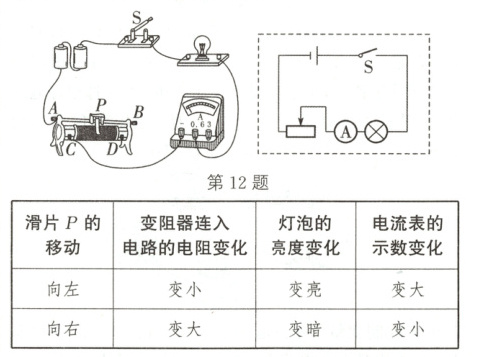

(1) 如图所示(合理即可)
(2) 右(与图对应即可) A
(3) 如表所示(与图对应即可)
