《2025年通成学典课时作业本九年级物理上册人教版山西专版》

1. 能改变接入电路中电阻大小的元件叫变阻器，它是通过改变接入电路中电阻丝的长度来改变电阻的。

答案： 1. 电阻 接入电路中电阻丝的长度

2. 滑动变阻器的电路符号是______。某个滑动变阻器上标有“10Ω 2A”字样，10Ω表示______，2A表示______。

答案：
2.  滑动变阻器的最大阻值是10Ω 允许通过滑动变阻器的最大电流是2A

3. 要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器______联接入电路。使用滑动变阻器时应从______两端的接线柱和______两端的接线柱中各选一个接入电路，即“______”，所以其有效接法共有四种。

答案： 3. 串 金属杆 电阻丝 一上一下

4. 变阻器的作用主要是通过调节其电阻，改变电路中的电流。有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。

答案： 4. 电流 电位器

5. 为了保护电路，在电路接通前，应把滑片放置在变阻器连入电路阻值最大位置处。

答案： 5. 最大

1. (2023·福建)滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的(C)

A.材料
B.横截面积
C.长度
D.电流方向

答案： 1. C

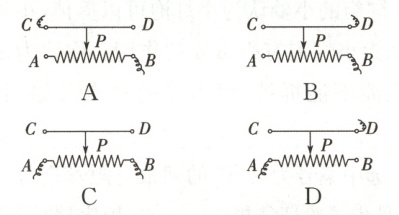

2. 下列图中，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是(D)

答案： 2. D

3. (2024·自贡)如图是滑动变阻器的示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为(D)

A.A和B
B.B和C
C.B和D
D.A和D

答案： 3. D

4. 如图所示的滑动变阻器的铭牌上标有“20Ω 2A”字样，当C、D接入电路中时，滑动变阻器接入电路的电阻为0Ω；当A、B接入电路时，滑动变阻器接入电路的电阻为20Ω；将A、D接入电路，闭合开关前，滑片P应放在最右(填“左”或“右”)端。

答案： 4. 0 20 右

5. 电阻箱是一种箱式变阻器。使用时，把两个接线柱接入电路(两接线柱不分正负)，调节旋盘就能得到可调节范围内的任何整数电阻值(通常按顺时针方向转动旋盘)。如图所示，电阻箱阻值的读数是______Ω，此电阻箱能接入电路中的最大阻值是______。它与滑动变阻器相比，最大的好处是______。

答案： 5. 2035 9999Ω 能直接读出接入电路的阻值

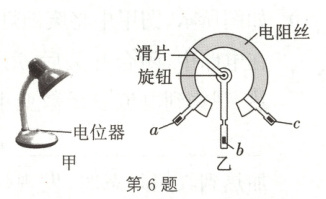

6. 如图所示，甲为亮度可调的台灯，乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。电位器应与灯泡串联(填“串联”或“并联”)。若要逆时针旋转旋钮时灯泡变亮，则需将a和b(填“a和b”“a和c”或“b和c”)接线柱接入电路。

答案： 6. 串联 a和b
