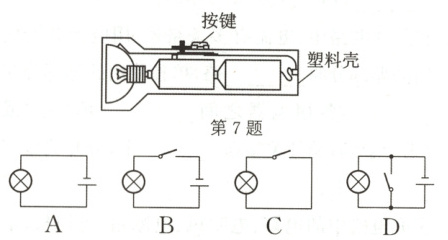

7. (2024·朔州段考)手电筒的结构如图所示，按下按键时，电路接通小灯泡发光，则该手电筒的电路图是(B)

答案： 7. B

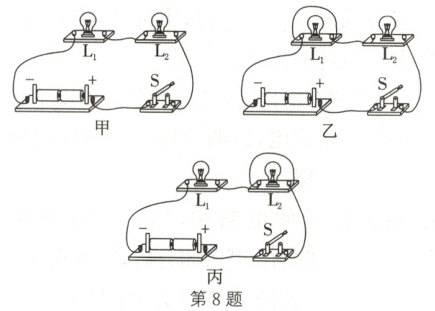

8. 小明连接的电路如图甲所示，闭合开关S后，发现小灯泡$ L_{1} $、$ L_{2} $均不发光，他将一根导线分别连接在小灯泡$ L_{1} $、$ L_{2} $的两端，如图乙、丙所示。闭合开关S后(D)

A.图乙中，若小灯泡$ L_{2} $发光，则故障原因是小灯泡$ L_{1} $短路
B.图乙中，若小灯泡$ L_{1} $发光，则故障原因是小灯泡$ L_{2} $断路
C.图丙中，若小灯泡$ L_{2} $发光，则故障原因是小灯泡$ L_{1} $短路
D.图丙中，若小灯泡$ L_{1} $发光，则故障原因是小灯泡$ L_{2} $断路

答案： 8. D

9. (2024·太原迎泽校级段考)如图所示为一种声光报警器的电路图，闭合开关$ S_{1} $和$ S_{2} $后，会出现的现象是(B)

A.灯亮，铃响
B.灯亮，铃不响
C.灯不亮，铃响
D.灯不亮，铃不响

答案： 9. B

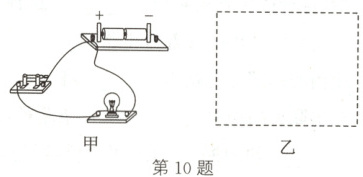

10. 如图甲所示为某同学连接的电路，请完成下列任务：
(1)在图甲电路中，在接错的那根导线上画一个“×”；把正确接法的导线在图上画出来，并在三根导线上分别标明电流的方向。
(2)在图乙虚线框内画出该电路正确接法的电路图。

答案：
10.
(1)如图甲所示
(2)如图乙所示
　　　　

11. (2024·太原杏花岭校级期中)如图所示为一种课间音乐定时播放装置的原理图。“定时开关”是到达设定时间会自动断开的开关。闭合开关S，未到达设定时间时，播放器处于短路状态；到达设定时间时，指示灯会(填“会”或“不会”)发光。

答案： 11. 短路 会

12. (2024·大同段考)现代建筑的电线都是铺设在墙体中的。如图甲是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙的“测量仪”把它们区分开。小华将N、P连在一起时，小明将“测量仪”连接在X、Z两端，小灯泡发光；小华将M、P连在一起时，小明将“测量仪”连在X、Y两端，小灯泡发光。下列说法正确的是(A)

A.M和Y是同一根电线
B.M和X是同一根电线
C.N和X是同一根电线
D.P和Z是同一根电线

答案： 12. A
