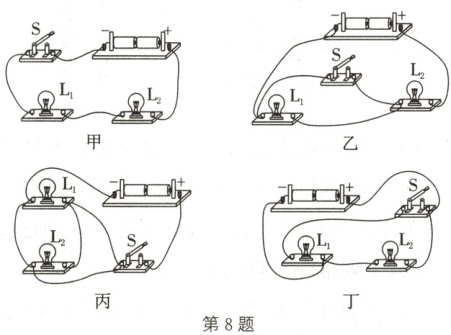

8. 如图所示，实验小组的同学连接了四个电路来探究开关的控制作用，下列判断正确的是(D)

A.甲电路中，开关S只控制L₁
B.乙电路中，闭合开关S，两灯都亮
C.丙电路中，闭合开关S，L₁亮，L₂不亮
D.丁电路中，断开开关S，L₁不亮，L₂亮

答案： 8.D

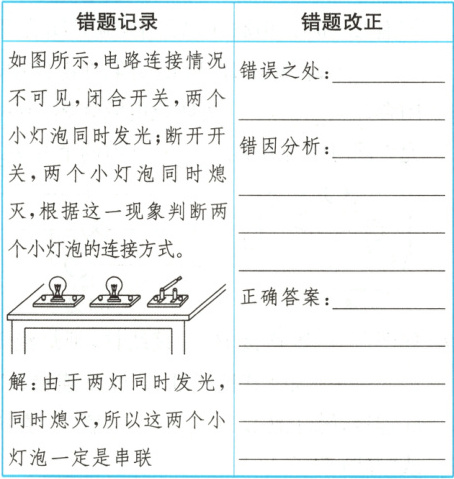

9. (2024·吕梁孝义段考)在学习了电路的知识后，小原同学在成长笔记中记录了如下错题，请你帮助他找出错误之处、分析错因并写出正确解答过程。

答案： 9.错误之处：两灯一定是串联　错因分析：该同学的错误原因在于忽略并联电路中开关在干路上，也能控制整个电路的通、断　正确答案：若两灯并联，开关接在干路上，也能实现“闭合开关，两个小灯泡同时发光;断开开关，两个小灯泡同时熄灭”，所以两灯的连接方式有两种可能:一是串联;二是并联且开关接在干路上

10. 如图所示，要使两灯并联，S是总开关，S₁只控制灯泡L₁，请将所缺的导线补上。

答案：
10.如图所示
　　　　　　

11. (2024·太原迎泽校级段考)如图是一款应急照明灯，正常供电时，应急灯电池组充电，电池组相当于一个用电器(填“电源”或“用电器”)，停电时应急灯发光，此时的电池组相当于一个电源(填“电源”或“用电器”)，将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是并联(填“串联”或“并联”)的。

答案： 11.用电器　电源　并联

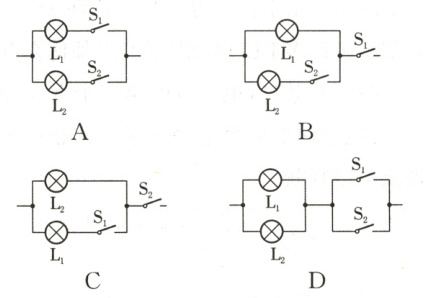

12. 老师给小龙一个密封盒，其表面可见两个开关S₁、S₂和两盏灯L₁、L₂。为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合S₁，只有灯L₁发光；又闭合S₂，两灯都发光；再断开S₁，两灯都熄灭。符合上述实验结果的连接方式为(B)

答案： 12.B
