《2025年通成学典课时作业本九年级物理上册人教版山西专版》

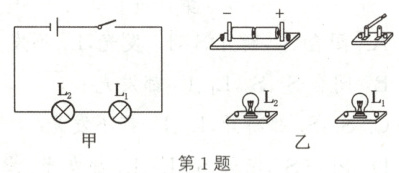

1. （2024·太原迎泽校级段考）按照图甲中的电路图，把图乙中的电路元件连接成实物电路。

答案：
第1题

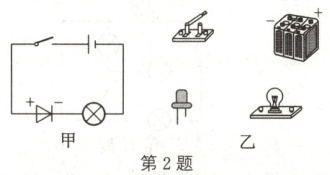

2. 根据如图甲所示电路图，用笔画线代替导线将图乙中实物图连接完整。

答案：
第2题

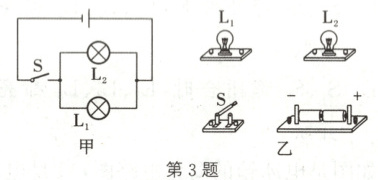

3. （2024·太原万柏林校级开学）根据图甲中的电路图将图乙实物图连接起来。

答案：
第3题

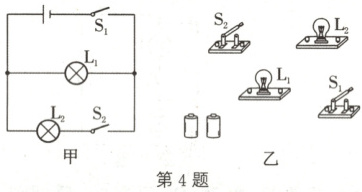

4. 参照图甲的电路图完成图乙中实物图的连接。

答案：
第4题

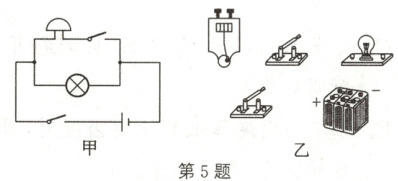

5. （2024·太原迎泽校级段考）按照如图甲所示的电路图，将图乙所示实物连接起来，连线不能交叉。

答案：
第5题

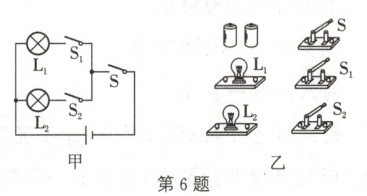

6. 请按照图甲中的电路图将图乙中的实物连成电路。

答案：
第6题

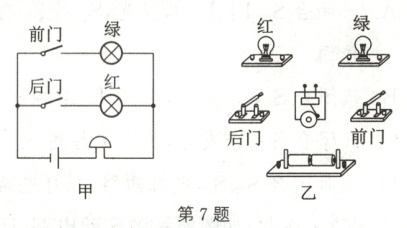

7. 一商品仓库，后门进货、前门取货。现有红、绿两只灯泡和一个电铃，另有一个电池组、两个开关，还有若干条导线。如图甲所示为仓库值班人员设计的电路图。电铃响同时绿灯亮，表示取货人在前门按开关；电铃响同时红灯亮，表示送货人在后门按开关。按要求连接图乙中的实物。

答案：
第7题

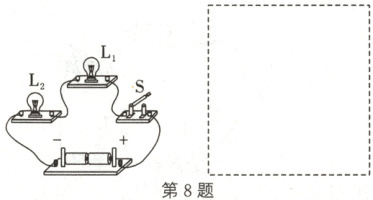

8. （2024·太原万柏林校级开学）请根据如图所示的实物图，在虚线框内画出对应的电路图。

答案：
第8题

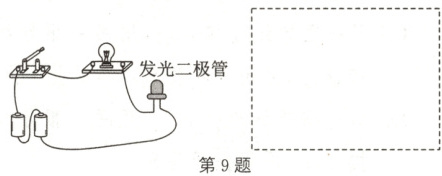

9. 在虚线框中画出如图所示的实物图对应的电路图。（发光二极管用 $\overset{+}{⦿}$ 表示）

答案：
第9题
