《2025年通成学典课时作业本九年级物理上册人教版山西专版》

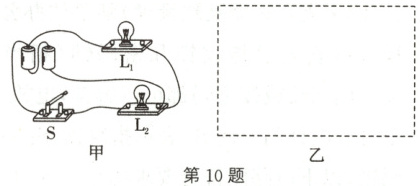

10. 按照图甲的实物电路，在图乙虚线框内画出它的电路图。

答案：
第10题

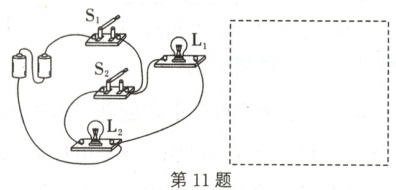

11. （2024·太原阳曲校级段考）按照如图所示的实物电路，在虚线框内画出它对应的电路图。

答案：
第11题

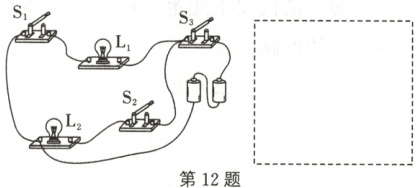

12. （2024·太原迎泽校级段考）在虚线框内画出与实物图对应的电路图。

答案：
第12题

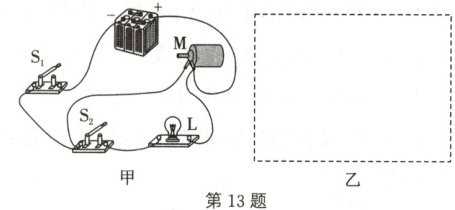

13. 请根据如图甲所示的实物连接图，在图乙所示的虚线框中画出相应的电路图。

答案：
第13题

14. 利用如图所示的器材，按下列要求补充完成实物连线图。
（1）灯 $L_{1}$ 和灯 $L_{2}$ 并联。
（2）开关 $S_{1}$ 控制灯 $L_{1}$，开关 $S_{2}$ 控制灯 $L_{2}$。

答案：
第14题

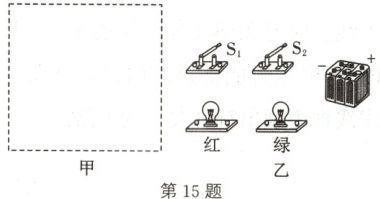

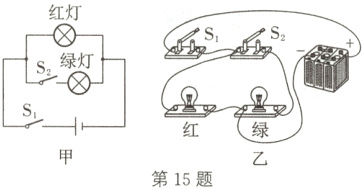

15. （2024·太原迎泽校级段考）根据以下要求，设计电路，将设计好的电路图画在图甲虚线框中，并在图乙中用笔画线代替导线连接相应的实物电路。要求：
（1）只闭合 $S_{1}$ 时，红灯发光，绿灯不发光。
（2）$S_{1}$、$S_{2}$ 都闭合时，两灯都发光。
（3）只闭合 $S_{2}$ 时，两灯均不发光。

答案：
第15题

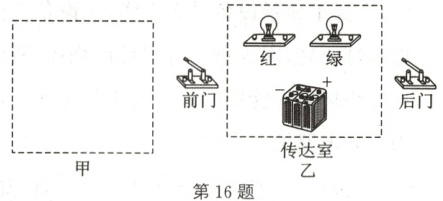

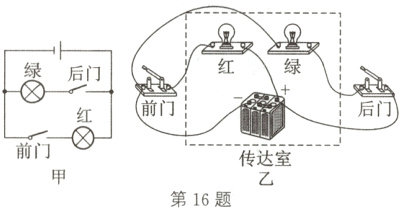

16. （2024·忻州岢岚期中）学校有前、后两门，在前、后门各装一个按钮开关，学校传达室有红、绿两盏灯和电池组。要求：前门来人按下开关时红灯亮，后门来人按下开关时绿灯亮。请在图甲虚线框内设计出电路图，并在实物图乙中连线。

答案：
第16题

17. 用笔画线代替导线将图中的元件连接起来，电路连接要符合以下要求：
（1）只闭合开关 $S_{1}$，红、绿灯都不亮。
（2）只闭合开关 $S_{2}$，红、绿灯都亮。
（3）开关 $S_{1}$、$S_{2}$ 都闭合，红灯不亮，绿灯亮。
（4）开关 $S_{1}$、$S_{2}$ 都断开，两灯都不亮。

答案：
第17题
