《2025年同步解析与测评学考练九年级物理全一册人教版》

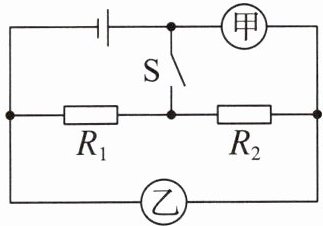

【典型例题 1】如图所示,甲、乙为电流表或电压表。当闭合开关 S 后,阻值分别为$R_{1}$、$R_{2}$的两个定值电阻并联,电路正常工作,则(D)

A.甲、乙均为电流表
B.甲、乙均为电压表
C.甲为电流表,乙为电压表
D.甲为电压表,乙为电流表

答案： 思路导引 如果甲、乙均为电流表,那么由电路图知,两定值电阻被短路,电路不能正常工作,A 错误。如果甲、乙均为电压表,那么由电路图知,阻值为$R_{1}$的定值电阻接入电路工作,阻值为$R_{2}$的定值电阻断路不工作,B 错误。如果甲为电流表,乙为电压表,那么由电路图知,阻值为$R_{2}$的定值电阻被短路,C 错误。如果甲为电压表,乙为电流表,那么由电路图知,两定值电阻并联,都能工作,D 正确。
答案 D

【跟踪练习】

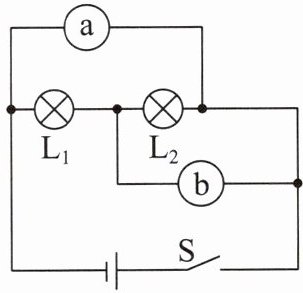

1. (多选)如图所示的电路中,a、b 为同种电表(电流表或电压表)。闭合开关 S,灯$L_{1}$、$L_{2}$均发光,则下列说法正确的是(BD)

A.a、b 均为电流表
B.a、b 均为电压表
C.a 表示数比 b 表示数小
D.a 表示数比 b 表示数大

答案： BD
