《2025年同步解析与测评学考练九年级物理全一册人教版》

知识点2 应用欧姆定律及变形公式进行简单计算

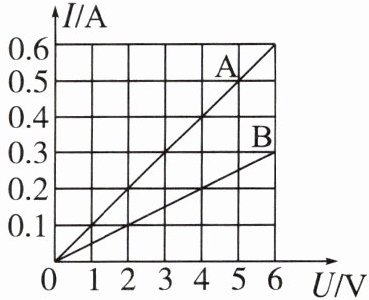

2. (多选)右图是阻值分别为$R_A和R_B$的定值电阻A和B的$I - U$图像。由图像判断下列说法正确的是(AC)

A.$R_A比R_B$小
B.当A两端的电压为0时,阻值$R_A$是0
C.将A和B并联接在4 V的电源上,干路中的电流为0.6 A
D.将A和B串联,当电流为0.2 A时,A和B两端的总电压为5 V

答案： AC

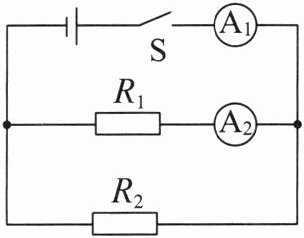

3. 将阻值$R_1$为10 $\Omega的电阻器与另一阻值为R_2$的电阻器接入电源电压恒定的电路,如图所示。闭合开关S,电流表$A_1$的示数为0.45 A,电流表$A_2$的示数为0.3 A,则通过阻值为$R_2$的电阻器的电流为0.15A,电源电压为3V。

答案： 0.15 3

知识点3 欧姆定律在生活中的应用

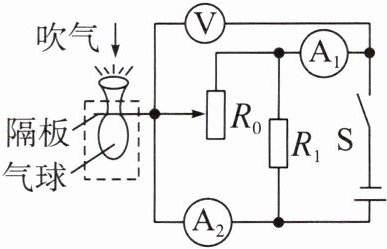

4. (2024·四川德阳中考)2024年3月,德阳市青少年科技创新代表队在第38届四川省青少年科技创新大赛中取得优异成绩。右图是本次大赛德阳市青少年科技创新小组自制的肺活量比较装置,通过观察电流表示数的变化即可比较肺活量的大小。滑动变阻器的阻值为$R_0$,定值电阻的阻值为$R_1$,电压表、电流表为理想电表,电源电压保持不变。现闭合开关S,科技创新小组成员向装置吹气,隔板向上平移,滑动变阻器接入电路的阻值变小,下列说法正确的是(D)

A.电压表的示数不变,电流表$A_1$的示数变小
B.电压表的示数不变,电流表$A_2$的示数变小
C.电压表的示数变小,电流表$A_1$的示数变大
D.电流表$A_1$的示数变大,电流表$A_2$的示数变大

答案： D

5. 一只小灯泡的正常工作电压为8 V,正常发光时通过它的电流为0.5 A。若将该小灯泡接在12 V的电源上,要使其正常发光,下列方法可行的是(A)
A.串联一个8 $\Omega$的电阻
B.串联一个16 $\Omega$的电阻
C.并联一个8 $\Omega$的电阻
D.并联一个16 $\Omega$的电阻

答案： A

6. 体脂率是指人体内脂肪的质量占人体总质量的百分比。肌肉比脂肪更容易导电。若人的体脂率下降,体重不变,肌肉占比增大,则人体的电阻减小(选填“增大”或“减小”)。若小强在医院测体脂率时,加在两手之间的电压为5 V,通过的电流为2.5 mA,则小强两手之间的电阻为2000 $\Omega$。

答案： 减小 2000
