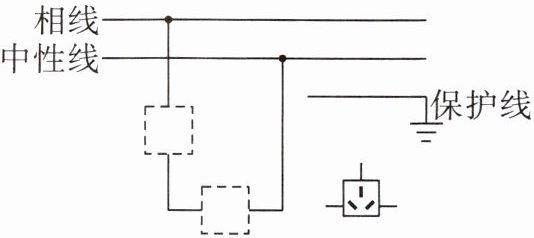

9. (2024 · 江苏常州中考)请在图中虚线框内画出开关 S 和电灯 L 的符号,并用笔画线表示导线将三孔插座接入电路。

答案：

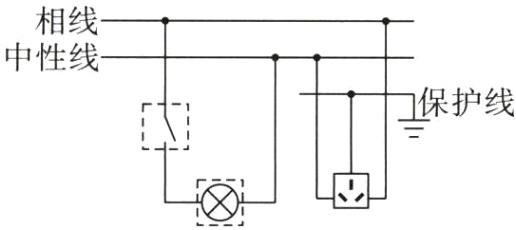

9.如图所示
　　　

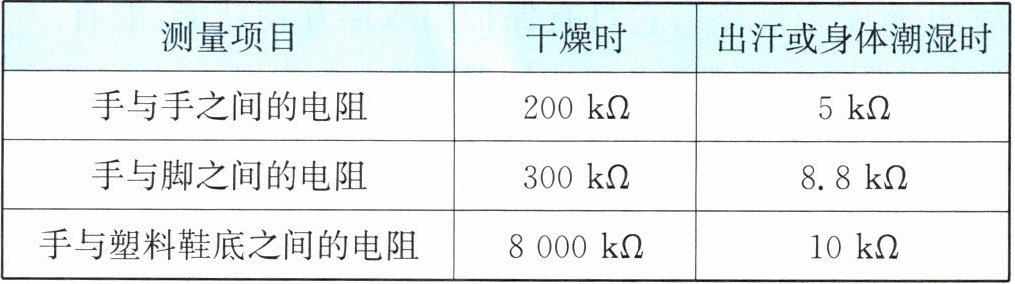

10. 现代家庭电气化程度越来越高,用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
|测量项目|干燥时|出汗或身体潮湿时|
|手与手之间的电阻|200 kΩ|5 kΩ|
|手与脚之间的电阻|300 kΩ|8.8 kΩ|
|手与塑料鞋底之间的电阻|8 000 kΩ|10 kΩ|

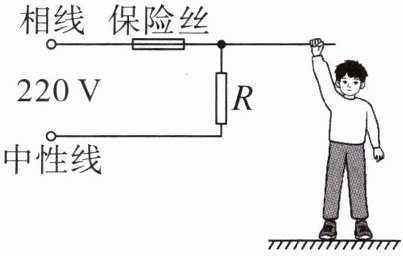

如图所示,阻值为 R 的用电器接在电压为 220 V 的电路中时,消耗的电功率是 1 100 W,电路中还有额定电流为 10 A 的保险丝。

(1) 只有阻值为 R 的用电器接入电路时,通过保险丝的电流为多少？
(2) 一个身体潮湿的人,赤脚站在地上,由于不小心,手接触到相线,发生触电事故,则通过人体的电流是多少(表格中电阻数据仅适用于此人)？分析为什么保险丝不会熔断。

答案： 10.答案
(1)5A　
(2)此人身体潮湿时，手接触相线时通过人体的电流是25mA，通过保险丝的电流小于保险丝的额定电流，所以保险丝不会熔断。
[解析]
(1)由P=UI可得，只有阻值为R的用电器接入电路时，通过保险丝的电流$I_{R}=\frac{P_{R}}{U}=\frac{1100\ W}{220\ V}=5\ A$。
(2)由表格数据可知，此人身体潮湿时，手和脚之间的电阻$R_{人}=8.8× 10^{3}\ \Omega$，则手接触相线时通过人体的电流$I_{人}=\frac{U}{R_{人}}=\frac{220\ V}{8.8× 10^{3}\ \Omega}=0.025\ A$，通过保险丝的电流$I=I_{R}+I_{人}=5\ A+0.025\ A=5.025\ A$，保险丝的额定电流为10A，通过保险丝的电流小于保险丝的额定电流，所以保险丝不会断。
