《2025年同步解析与测评学考练九年级物理全一册人教版》

2. 如图所示的电路中,电源电压保持不变,$S$ 闭合时,电压表的示数为 $4.5\ V$；开关 $S$ 断开后,电压表的示数为 $3\ V$。该电源电压为4.5$V$；当 $S$ 断开时,灯 $L_2$ 两端的电压为1.5$V$。

答案： 4.5 1.5

3. 教室内的两盏日光灯都在正常工作,其中一盏灯 $L_1$ 很亮,另一盏灯 $L_2$ 很暗,则灯 $L_1$、$L_2$ 两端的电压 $U_1$、$U_2$ 的关系为(B)
A.$U_1 ＞ U_2$
B.$U_1 = U_2$
C.$U_1 ＜ U_2$
D.无法确定

答案： B

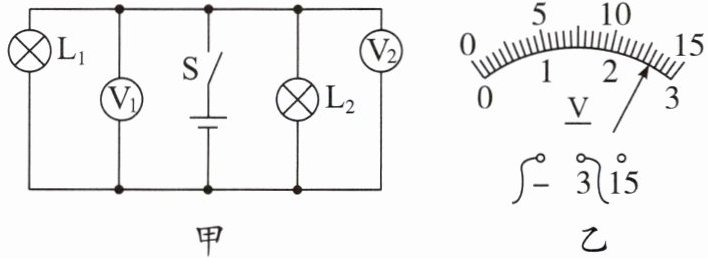

4. 如图甲所示的电路中,闭合开关 $S$ 后,电压表 $V_1$ 的示数如图乙所示,则电压表 $V_1$ 的示数为2.6 $V$,电源电压是2.6 $V$。

答案： 2.6 2.6
