【跟踪练习】

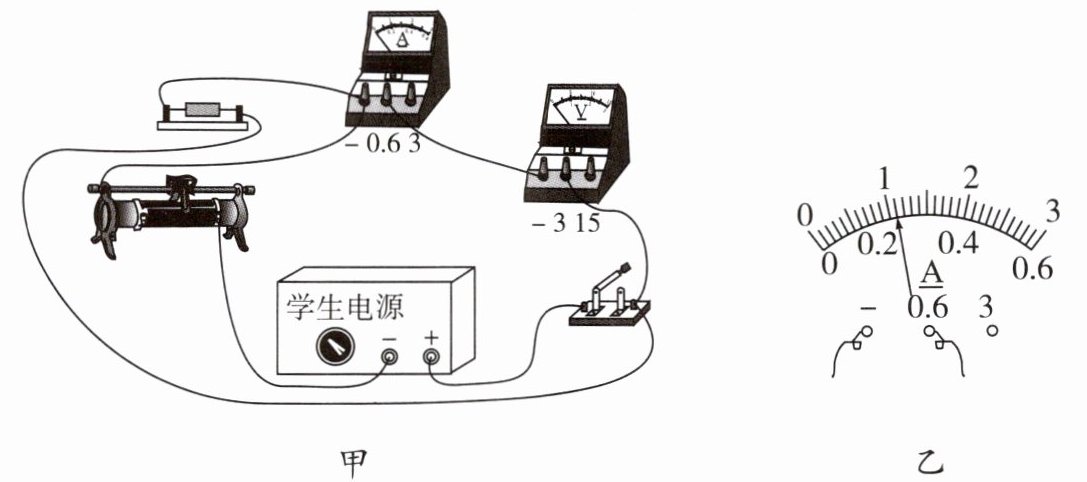

1. 某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持 3 V 不变,定值电阻的阻值为 5 Ω,滑动变阻器的规格为“20 Ω 0.5 A”。
(1)该同学接错了一根导线,请你在这根导线上打“×”,并补画出正确的那根导线。


(2)正确改接电路后,该同学立即进行实验,闭合开关后,电流表的示数如图乙所示,这位同学实验操作的不足之处是______。

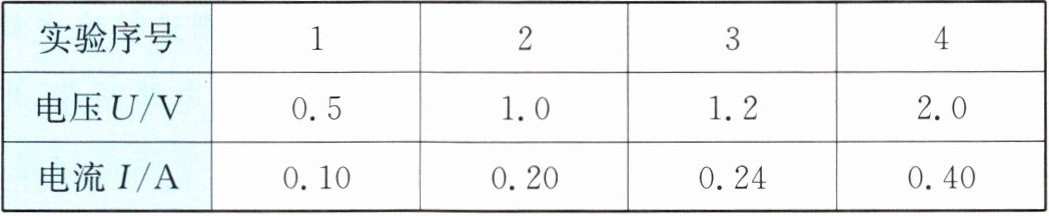

(3)一小组展示的实验数据如表格所示,其他小组发现有一次实验数据是拼凑的,请你指出是第______次实验数据,并写出你的依据：______。
(4)分析表格中的有效实验数据,得出结论：______。

答案：

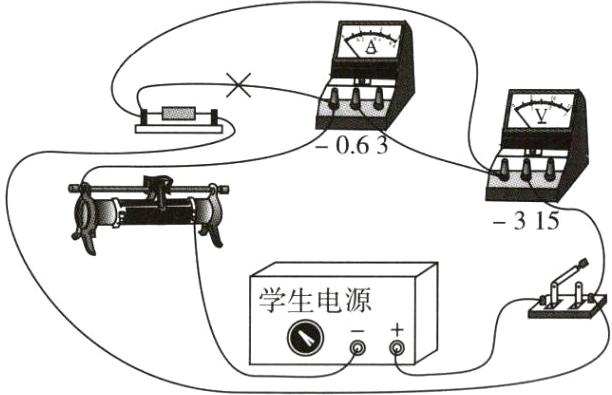

(1)如图所示
　
(2)闭合开关前，没有将滑片移到滑动变阻器最左端
(3)1　当滑动变阻器接入电路的电阻最大时，电路中的电流最小为0.12A
(4)当电阻一定时，通过导体的电流和导体两端的电压成正比
