《2025年同步解析与测评学考练九年级物理全一册人教版》

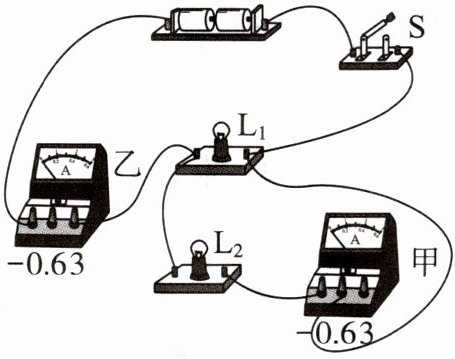

7. (多选)如图所示的电路,闭合开关,下列说法正确的是(ACD)
A. 灯泡$L_1和L_2$是并联的
B. 电流表甲测通过灯泡$L_1$的电流
C. 电流表甲测通过灯泡$L_2$的电流
D. 电流表乙测通过灯泡$L_1和L_2$的总电流

答案： ACD

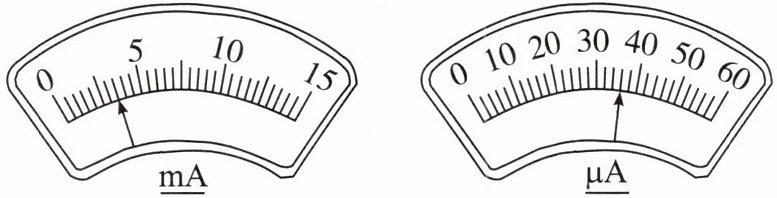

8. 如图所示的两个电流表刻度盘也许是你没有见过的,请试着读出它们的示数。
(1)左图示数：3.5mA；(2)右图示数：36μA。

答案：
(1)3.5mA　
(2)36μA

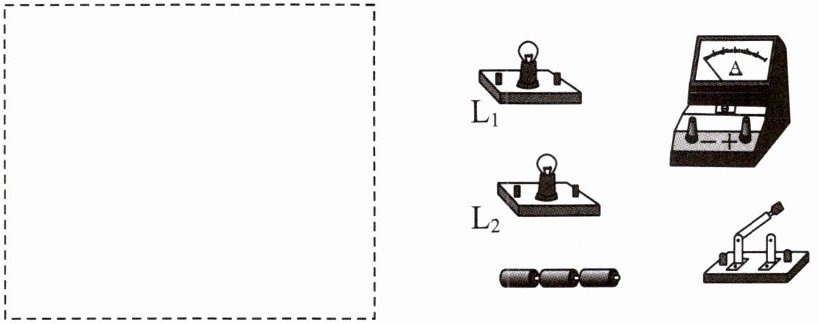

9. 在虚线框中画出灯泡$L_1和灯泡L_2$并联、电流表测通过灯泡$L_1$电流的电路图,并连接实物图。

答案：
如图所示
