【跟踪练习】

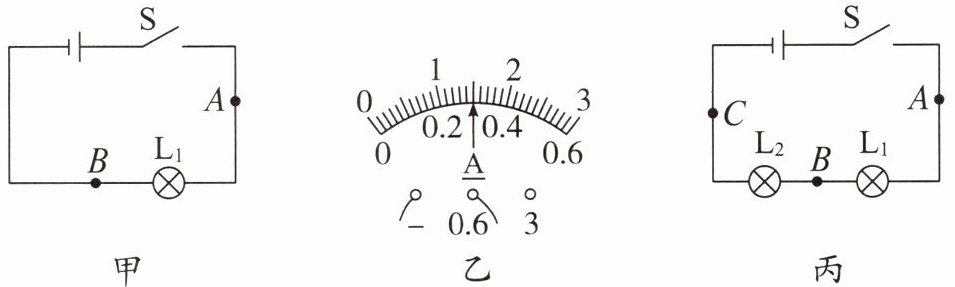

4. (2024·江苏苏州中考)探究串联电路中电流的特点。
(1)猜想：由于用电器阻碍,电流流过用电器后会减小。

(2)用电流表测出 $ A $ 点电流,如图乙所示,则 $ I_A = $______0.3$ A $,再测出 $ B $ 点的电流,得到 $ A $、$ B $ 两点的电流相等。更换不同规格的灯泡,重复上述实验,都得到相同结论。由此判断猜想是______错误(选填“正确”或“错误”)的。
(3)为进一步得出两个灯泡串联时电流的规律,小明按图丙连接电路,测量 $ A $、$ B $、$ C $ 三点的电流,得出 $ I_A = I_B = I_C $；小华认为不需要再进行测量,在(2)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程：______$I_{A}=I_{B}$、$I_{B}=I_{C}$,故$I_{A}=I_{B}=I_{C}$。

答案：
(2)0.3　错误　
(3)$I_{A}=I_{B}$、$I_{B}=I_{C}$,故$I_{A}=I_{B}=I_{C}$

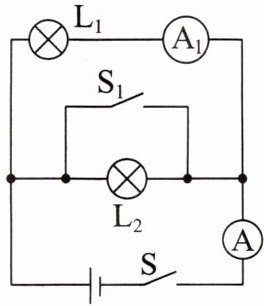

【典型例题5】如图所示,当开关 $ S $ 闭合,$ S_1 $ 断开时,两灯泡的连接方式是并联,电流表 $ A_1 $ 的示数为 $ 0.2 $ A,电流表 $ A $ 的示数为 $ 0.3 $ A,则通过灯泡 $ L_2 $ 的电流为0.1 $ A $；若开关 $ S_1 $ 闭合,则电流表A可能会烧坏。

答案： 思路导引 当开关 $ S $ 闭合,$ S_1 $ 断开时,$ L_1 $ 与 $ L_2 $ 并联连接在电路中。电流表 $ A $ 测干路电流,示数为 $ 0.3 $ A,电流表 $ A_1 $ 测通过灯泡 $ L_1 $ 的电流,示数为 $ 0.2 $ A,根据并联电路电流特点可知,通过灯泡 $ L_2 $ 的电流 $ I_2 = I - I_1 = 0.3 $ A $ - 0.2 $ A $ = 0.1 $ A。若开关 $ S_1 $ 闭合,则开关将 $ L_1 $、$ L_2 $ 短路,电路中的电流很大,所以电流表 $ A $ 可能会烧坏。
答案 并联 $ 0.1 $ A
