要点 1 探究串、并联电路的电压规律
【典型例题 1】(2024·广东中考)探究串联电路中电压的规律。

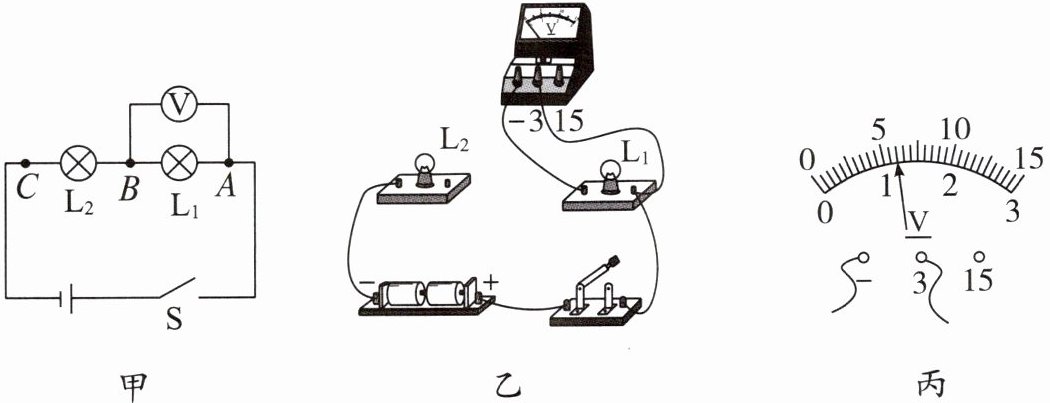

(1)根据如图甲所示的电路图,用笔画线表示导线将图乙所示的电路连接完整。
(2)连接电路时,开关应处于______状态。正确连接电路后,闭合开关,若灯泡 $L_2$ 断路,则灯泡 $L_1$ 两端______(选填“有”或“无”)电压。
(3)用电压表分别测出电压 $U_{AB}$、$U_{BC}$ 和 $U_{AC}$。其中测 $U_{AB}$ 时,电压表的示数如图丙所示,示数为______ $V$。接着更换不同规格的灯泡并多次实验,数据记录如下表。

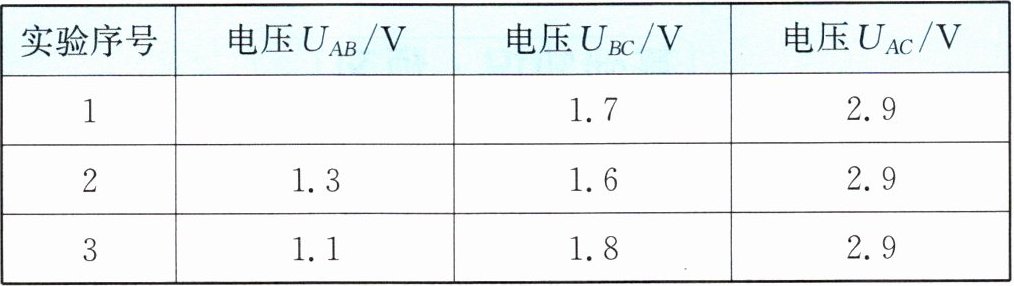

|实验序号|电压 $U_{AB}/V$|电压 $U_{BC}/V$|电压 $U_{AC}/V$|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|

①分析表中数据,得到初步结论：串联电路两端的总电压等于各部分电路两端的电压______。
②为使结论更具普遍性,小明将灯泡换成其他类型的用电器并多次实验。此外,还可以______。

答案：
思路导引
(1)根据题图甲所示的电路图,两灯泡串联,电压表测灯泡 $L_1$ 两端的电压,连接完整电路。
(2)为了保护电路,在连接电路时,开关应处于断开状态；正确连接电路后,闭合开关,若灯泡 $L_2$ 断路,则灯泡 $L_1$ 两端无电压。
(3)如题图乙所示,电压表的测量范围为 $0\sim 3\ V$,分度值为 $0.1\ V$,其示数为 $1.2\ V$。①分析题表中数据可得：$A$、$C$ 两端的电压 $U_{AC}$ 等于 $A$、$B$ 两端的电压 $U_{AB}$ 与 $B$、$C$ 两端的电压 $U_{BC}$ 之和,即串联电路中,电源两端的电压等于各用电器两端的电压之和；②此外,还可以改变电源电压并多次实验。
答案

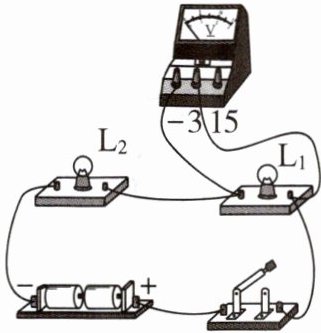

(1)如图所示
(2)断开 无
(3)$1.2$ ①之和 ②改变电源电压并多次实验
方法点拨 探究串、并联电路的电压规律实验,主要考查电压表的使用、实验过程与分析。解答此类题目应注意以下三点：一是为了得出普遍规律,应选用规格不同的灯泡进行多次实验；二是知道电压表要并联且电流要“正进负出”；三是电压表要选用合适的测量范围。
