《2025年同步解析与测评学考练九年级物理全一册人教版》

知识点1 串联和并联

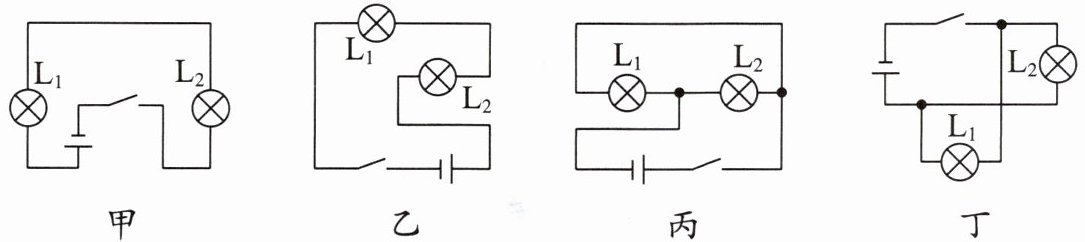

1. 下列电路图中,属于并联电路的是(D)

A.甲、乙
B.甲、丁
C.乙、丙
D.丙、丁

答案： D

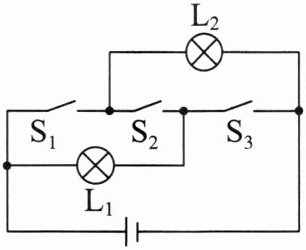

2. (2024·四川自贡中考)在如图所示的电路图中,闭合开关 $ S_1 $、$ S_3 $,断开开关 $ S_2 $,则灯泡 $ L_1 $、$ L_2 $ 是并(选填“串”或“并”)联的；若同时闭合开关 $ S_1 $、$ S_2 $、$ S_3 $,则会造成电路短路。

答案： 并　短路

知识点2 连接串联电路和并联电路
3. 关于串联电路和并联电路,下列说法不正确的是(D)
A.串联电路中,各用电器首尾依次连接；并联电路中,各用电器并列连接
B.串联电路中电流只有一条路径；并联电路中有多条电流路径
C.串联电路中,各用电器不能独立工作；并联电路中,各用电器互不影响
D.串联电路中,开关的作用与位置无关；并联电路中,开关不能同时控制所有用电器

答案： D

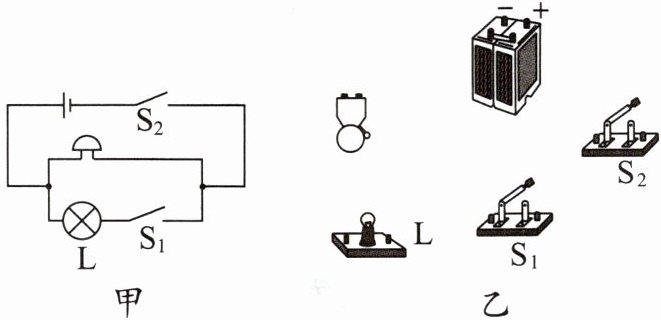

4. 根据图甲所示的电路图连接图乙中的实物元器件。

答案：

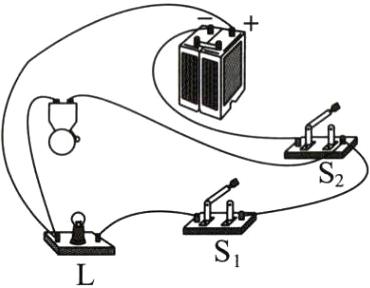

答案如图所示
　　　　　

知识点3 生活中的电路
5. (多选)关于生活中的一些电路连接方式,下列判断错误的是(ABD)
A.教室里的吊灯,一个开关同时控制三盏灯的亮灭,这三盏灯是串联的
B.道路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.一般家庭的卫生间都要安装照明灯和换气扇,使用时互不影响,它们是并联的
D.楼道中的声控灯只在天暗并且有声音时才能亮,因此声控开关、光控开关和灯是并联的

答案： ABD
