【典型例题2】

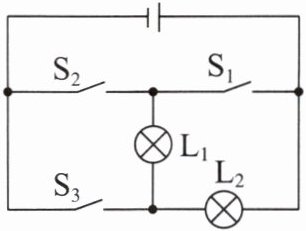

如图所示的电路图中,若只闭合 $ S_2 $,则两灯______(选填“串联”或“并联”)；若同时闭合 $ S_1 $ 和 $ S_3 $,断开 $ S_2 $,则两灯______(选填“串联”或“并联”)；若同时闭合 $ S_1 $ 和 $ S_2 $,断开 $ S_3 $,则会造成______。
如图所示的电路图中,若只闭合 $ S_2 $,则两灯______(选填“串联”或“并联”)；若同时闭合 $ S_1 $ 和 $ S_3 $,断开 $ S_2 $,则两灯______(选填“串联”或“并联”)；若同时闭合 $ S_1 $ 和 $ S_2 $,断开 $ S_3 $,则会造成______。
答案：
思路导引

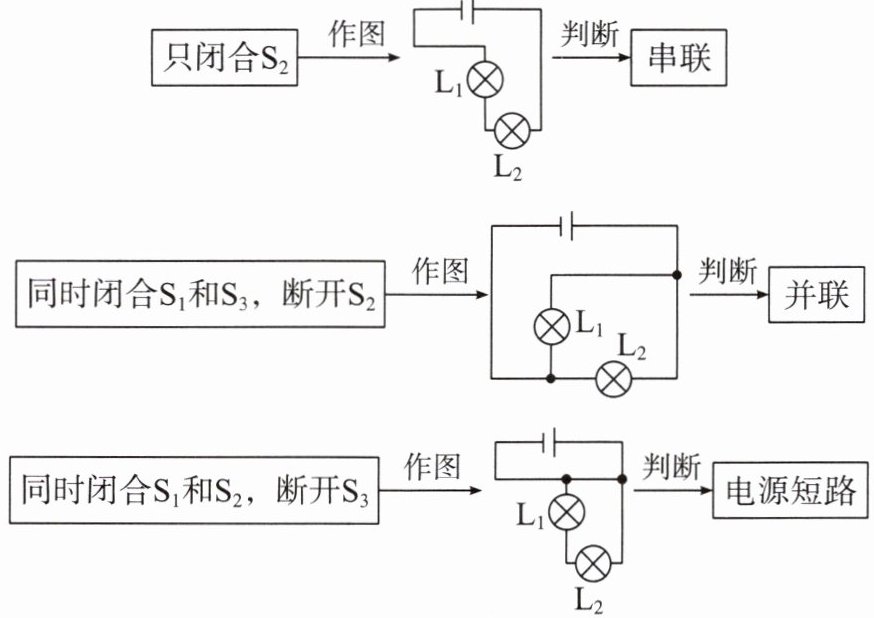

画出不同情况下的等效电路图,判断电路的连接方式。
答案
串联；并联；电源短路
思路导引
画出不同情况下的等效电路图,判断电路的连接方式。
答案
串联；并联；电源短路
