问题 4 什么是电路图
1. 人们通常用符号表示电路中的元器件。
2. 用符号表示电路连接的图,叫作电路图。
3. 电路图是对实际电路的有效抽象。

答案： 1.符号 2.电路连接 3.实际电路

问题 5 电路有哪几种状态

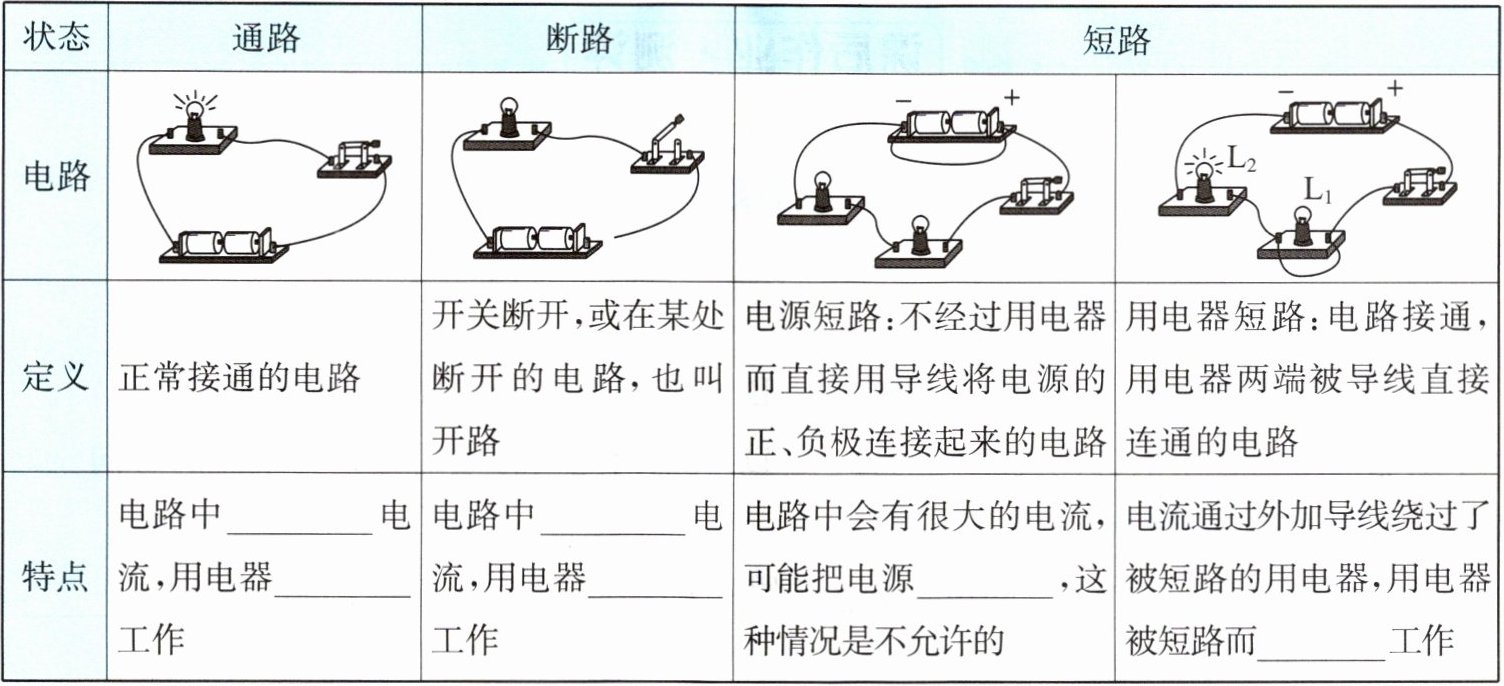

|状态|通路|断路|短路|
|电路|[img]|[img]|[img]|[img]|
|定义|正常接通的电路|开关断开,或在某处断开的电路,也叫开路|电源短路：不经过用电器而直接用导线将电源的正、负极连接起来的电路|用电器短路：电路接通,用电器两端被导线直接连通的电路|
|特点|电路中有电流,用电器能够工作|电路中无电流,用电器不能工作|电路中会有很大的电流,可能把电源烧坏,这种情况是不允许的|电流通过外加导线绕过了被短路的用电器,用电器被短路而不能工作|

答案： 有 能够 无 不能 烧坏 不能

要点 电路图的画法

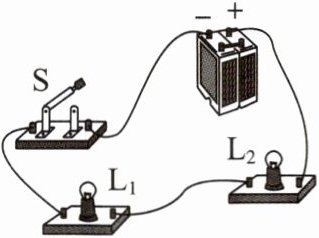

【典型例题】小明在学习电路时,尝试将两个小灯泡连入了电路中,使两个小灯泡均能发光。请根据图中所示,画出实物电路对应的电路图。

答案：

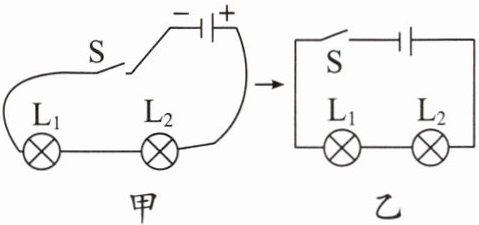

思路导引 用规定的符号替换实物图中的元器件,如图甲所示,然后再整理成规范的电路图,如图乙所示。

答案 如图所示

建立模型 为了便于识别和设计复杂电路,人们建立了电路图这一模型,电路图能够形象、简单地表示电路的实际情况。画电路图时要注意：①要用统一规定的符号；②所画元器件符号的次序要跟实物图对应,符号中开关的状态要与实物图一致；③连线时要画得横平竖直；④元件不能画在拐角处；⑤线路要画得简洁、整齐、布局合理。
