《2025年同步解析与测评学考练九年级物理全一册人教版》

要点 2 串、并联电路电压规律的应用

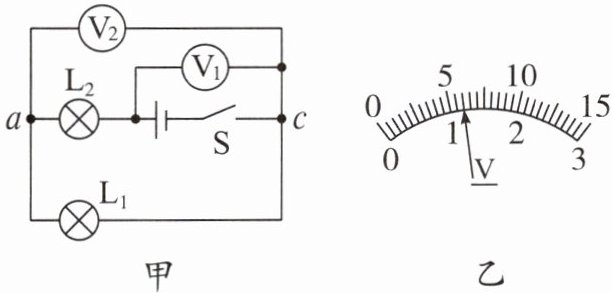

【典型例题 2】如图甲所示的电路中,闭合开关后,两个电压表的指针偏转均如图乙所示,则灯 $L_1$ 和 $L_2$ 两端的电压分别为( )

A. $4.8\ V$ $1.2\ V$
B. $6\ V$ $1.2\ V$
C. $1.2\ V$ $6\ V$
D. $1.2\ V$ $4.8\ V$

答案：
思路导引 由电路图可知,灯 $L_1$、$L_2$ 串联,电压表 $V_1$ 测电源电压,电压表 $V_2$ 测灯 $L_1$ 两端的电压。因为串联电路两端电压等于各部分电压之和,所以电压表 $V_1$ 的示数应大于电压表 $V_2$ 的示数,则电压表 $V_1$ 的测量范围是 $0\sim 15\ V$,分度值为 $0.5\ V$,示数 $U_1 = 6\ V$；电压表 $V_2$ 的测量范围是 $0\sim 3\ V$,分度值为 $0.1\ V$,示数 $U_2 = 1.2\ V$。电压表 $V_2$ 测灯 $L_1$ 两端的电压,所以灯 $L_1$ 两端的电压 $U_{L1} = U_2 = 1.2\ V$；由于灯 $L_1$、$L_2$ 串联,电压表 $V_1$ 测电源电压,由串联电路的电压规律可知,灯 $L_2$ 两端的电压 $U_{L2} = U_1 - U_2 = 6\ V - 1.2\ V = 4.8\ V$。
答案 D

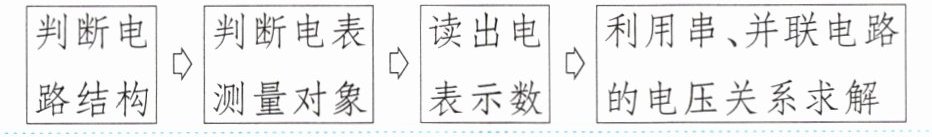

思路点拨 串、并联电路电压规律应用题的一般解题思路

1. (2024·河南安阳中考)小明用两节干电池做探究串联电路的电压关系的实验,设计实验电路图如下。

(1)根据电路图,小明进行电路连接,当他连接好最后一根导线时两灯立即发光,小明在实验操作过程中出现的错误是连接电路时,开关没有断开。
(2)小明用电压表正确测量灯 $L_1$ 两端的电压后,保持电压表的 $B$ 连接点不动,只将 $A$ 连接点改接到 $C$ 连接点上,来测量灯 $L_2$ 两端的电压。他这样操作不能(选填“能”或“不能”)测出灯 $L_2$ 两端的电压。
(3)为了使探究得出的结论更具普遍意义,灯 $L_1$、$L_2$ 应该选择规格不相同(选填“相同”或“不相同”)的小灯泡,并应改变电源电压进行多次实验。

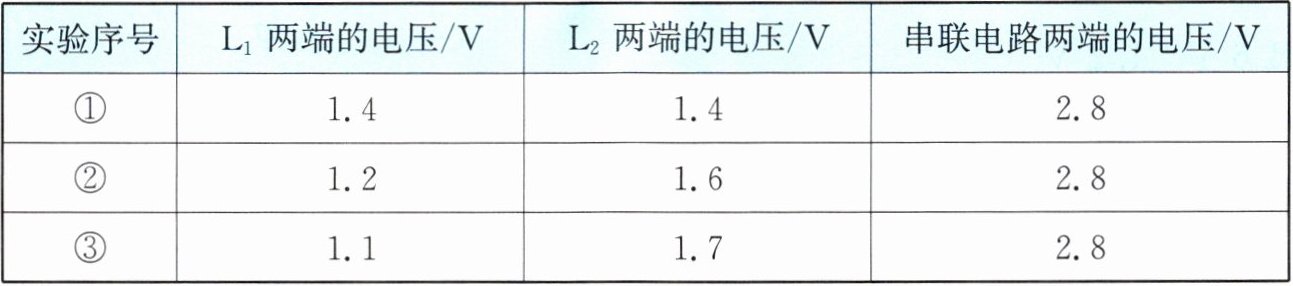

(4)小明记录的几组数据如表所示,分析表中数据可得出结论：串联电路两端的电压等于各用电器两端的电压之和。
|实验序号|$L_1$ 两端的电压/$V$|$L_2$ 两端的电压/$V$|串联电路两端的电压/$V$|
|①|1.4|1.4|2.8|
|②|1.2|1.6|2.8|
|③|1.1|1.7|2.8|

(5)评估过程中,小明提出本次实验在连接电压表时,可以不进行大测量范围试触。你认为可行吗？请说明理由。可行,两节干电池的总电压不超过3 V。

答案：
(1)连接电路时,开关没有断开
(2)不能
(3)不相同 改变电源电压进行多次实验
(4)串联电路两端的电压等于各用电器两端的电压之和
(5)可行,两节干电池的总电压不超过3 V
