要点 电流表的正确使用

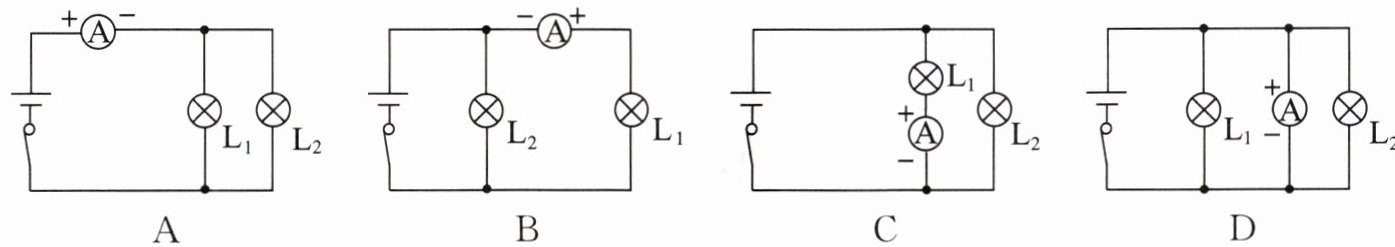

【典型例题】要用电流表测量灯泡$L_1$中的电流,如图所示的四个电路中,接法正确的是(C)

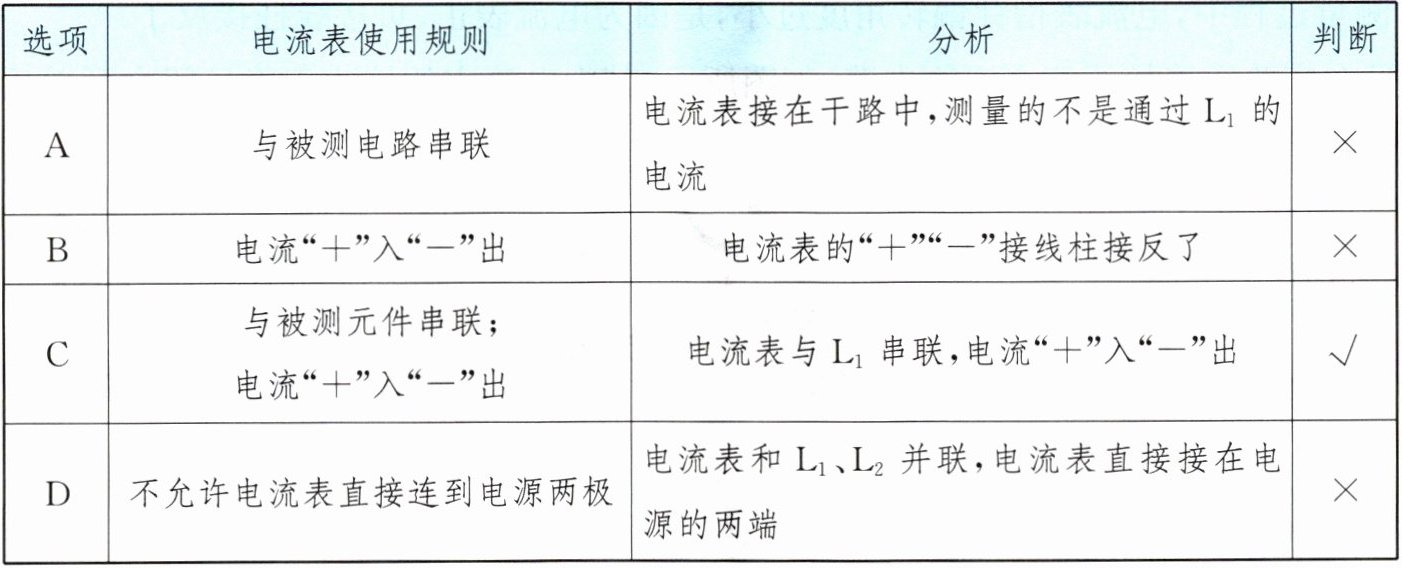

|选项|电流表使用规则|分析|判断|
|A|与被测电路串联|电流表接在干路中,测量的不是通过$L_1$的电流|×|
|B|电流“$+$”入“$-$”出|电流表的“$+$”“$-$”接线柱接反了|×|
|C|与被测元件串联；电流“$+$”入“$-$”出|电流表与$L_1$串联,电流“$+$”入“$-$”出|√|
|D|不允许电流表直接连到电源两极|电流表和$L_1$、$L_2$并联,电流表直接接在电源的两端|×|

答案 C
方法点拨
判断电路图中的电流表连接是否正确,首先要观察电流表是否与待测的电路或导体串联；其次,分析“$+$”“$-$”接线柱连接是否正确；尤其要注意电流表是否直接连到电源的两极。

答案： C
