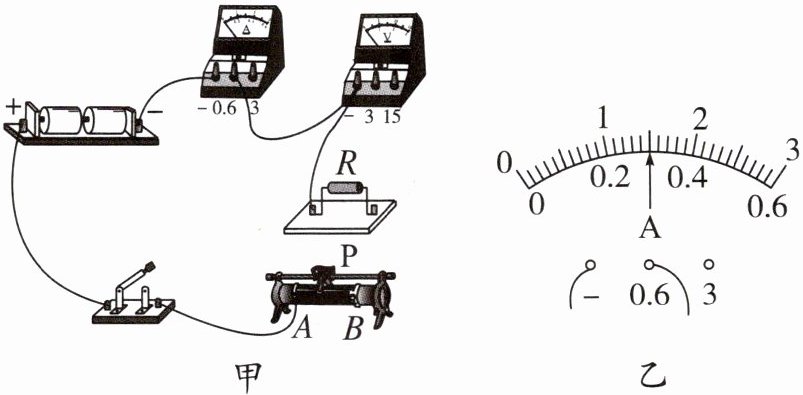

2. (2024·山西中考)实验室里有一个标识不清的定值电阻,小亮设计实验测量其阻值(电源为两节干电池)。

(1)根据公式$R=\frac{U}{I}$可知,可以通过对电流和电压的测量来间接测出导体的电阻。请用笔画线表示导线将图甲的电路连接完整(导线不得交叉)。
(2)连接电路时,开关应断开,滑动变阻器的滑片$P$应移到B(选填“$A$”或“$B$”)端。闭合开关,电压表示数接近电源电压,电流表无示数。经检查,电流表及各接线处均完好,则电路的故障可能是定值电阻断路。
(3)排除故障后闭合开关,移动滑片使电压表示数为$2.4\mathrm{V}$,电流表示数如图乙所示,示数为0.3$\mathrm{A}$,则电阻为8$\Omega$。小亮把该数据作为本实验的最终结果,请你做出评价或建议：应多次改变滑片位置，测量多组数据，求平均值来减小误差。

答案：

(1)$R=\frac{U}{I}$　如图所示

(2)断开　B　定值电阻断路　
(3)0.3　8　应多次改变滑片位置，测量多组数据，求平均值来减小误差

知识点2 用伏安法测量小灯泡的电阻
3. (2024·四川成都中考)小张用如图所示的电路测量小灯泡的电阻,电流表和电压表均选用小的测量范围。闭合开关前,将滑动变阻器的滑片移到最右端的目的是保护电路。闭合开关,她发现小灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好,小张的下一步操作应该是移动滑动变阻器的滑片，观察灯泡能否发光，两电表是否有示数。

答案： 保护电路　移动滑动变阻器的滑片，观察灯泡能否发光，两电表是否有示数

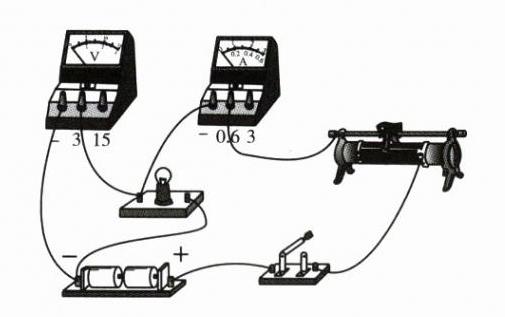

4. 小明同学要测量小灯泡的电阻,连接了如图甲所示的电路。

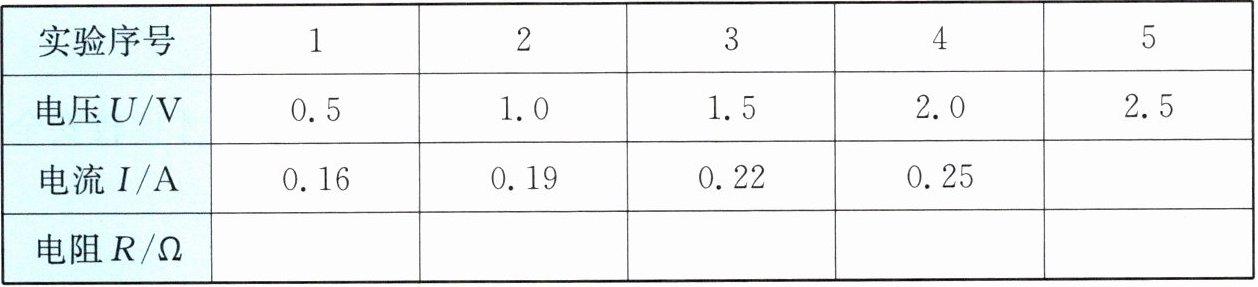

|实验序号|1|2|3|4|5|
|电压$U/\mathrm{V}$|$0.5$|$1.0$|$1.5$|$2.0$|$2.5$|
|电流$I/\mathrm{A}$|$0.16$|$0.19$|$0.22$|$0.25$| |
|电阻$R/\Omega$| | | | | |

(1)图甲电路中还有两根导线没有连接,请用笔画线表示导线将电路连接完整(要求：导线不允许交叉)。
(2)正确连接电路后,应将滑动变阻器的滑片移到最左(选填“左”或“右”)端。闭合开关后,发现小灯泡不亮,电压表有示数而电流表没有示数,造成这一现象的原因可能是小灯泡断路(选填“断路”或“短路”)。
(3)排除故障后,小明同学继续实验,实验记录的数据如表所示,其中第$5$次实验时,电流表的示数如图乙所示,其示数为0.28$\mathrm{A}$,此时小灯泡的电阻为8.9$\Omega$(结果保留$1$位小数)。
(1)如图所示

答案：

(1)如图所示　

(2)左　断路　
(3)0.28　8.9
