知识点3 保护线和漏电保护器的作用

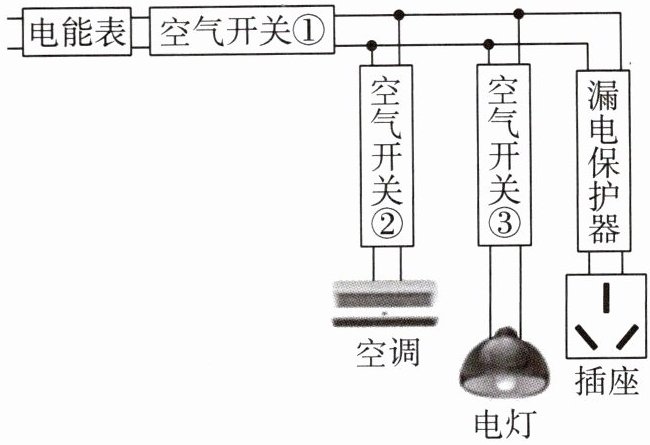

4. 右图是某住宅户内配电系统的方框图,结合方框图的场景,下列分析正确的是(B)

A.空气开关跳闸后,应该立即合上继续使用
B.空调应用三孔插头连接到电路中
C.漏电保护器切断电流时,空调和电灯不能工作
D.更换电灯的灯泡时,不需断开电源

答案： 4.B

知识点4 家庭电路的基本组成
5. 家庭电路的组成如下,顺序正确的是(C)
A.电灯、总开关(含保险装置)、电能表、插座
B.总开关(含保险装置)、插座、电灯、电能表
C.电能表、总开关(含保险装置)、插座、电灯
D.插座、总开关(含保险装置)、电能表、电灯

答案： 5.C

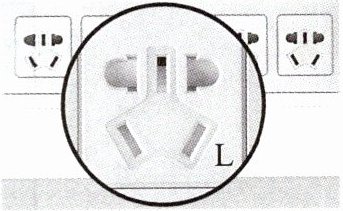

6. (多选)右图为“儿童安全插座”,它具有保护门双层互锁功能,能有效防止触电事故的发生。下列相关说法错误的是(AD)

A.“儿童安全插座”的白色保护门属于导体
B.“儿童安全插座”与家庭电路中其他用电器并联
C.“儿童安全插座”的 L 孔与相线相连
D.若“儿童安全插座”发生短路,则家庭电路的空气开关不会“跳闸”

答案： 6.AD

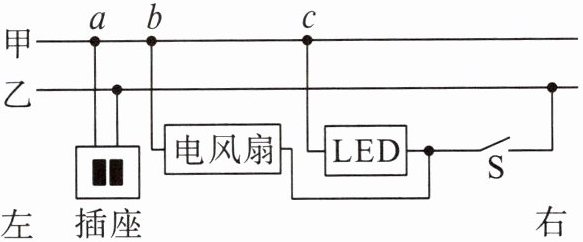

7. (2024 · 广东广州中考)如图所示,某家庭电路的输电线甲、乙从右端进户。闭合开关 S,LED 灯发光,电风扇正常工作,用测电笔检测插座,只有检测右孔时氖管才发光。由于出现故障,电风扇停止工作,LED 灯仍发光,用测电笔检测插座两孔,氖管均发光。该故障是(D)

A.电风扇短路
B.插座两孔短路
C.输电线甲 a、b 两点之间断路
D.输电线甲 b、c 两点之间断路

答案： 7.D

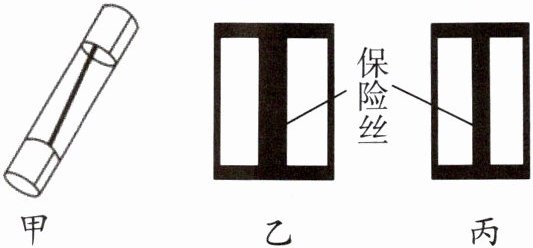

8. 为了防止电流过大将用电器核心部件烧毁,很多用电器都装有保险管,如图甲所示,乙、丙两图分别是两个保险管的截面图。若两管内保险丝的材料相同,长度相同,粗细不同,则丙图中保险丝的电阻更大；当乙、丙两图中保险管通过相同的电流时,丙图中保险丝的热功率更大,丙图中保险丝更容易熔断(均选填“乙”或“丙”)。

答案： 8.丙　丙　丙
